DVS 2929 标准 FT-5200 电阻焊测试仪 涂层钢板过渡电阻测量设备
发布时间： 2026-06-28 19:35:41 点击： 3
1. 产品介绍

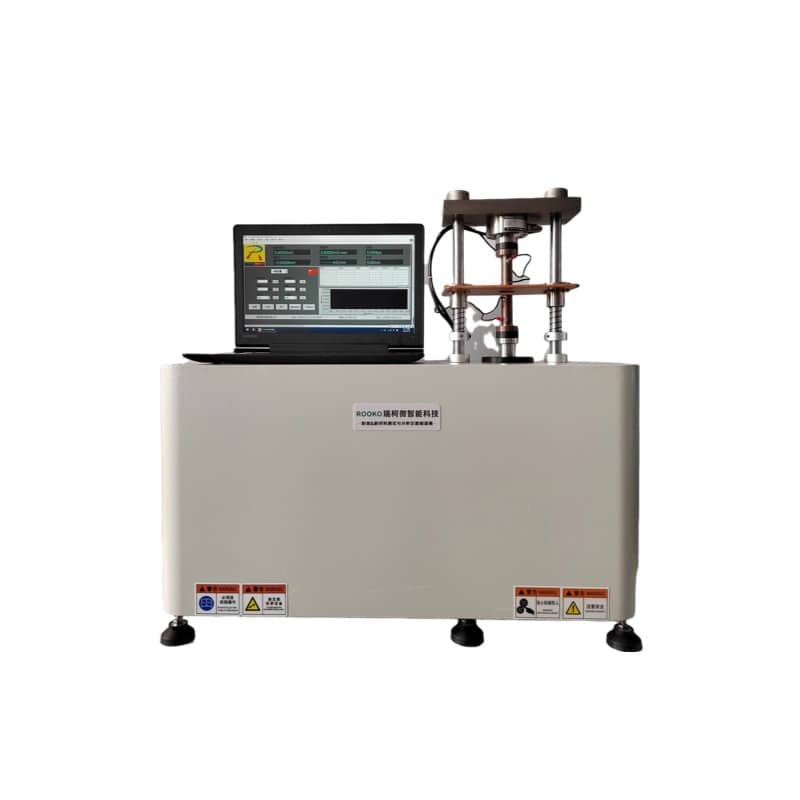

FT-5200 铝和钢材料跃迁（过渡）电阻测试仪为 ROOKO 瑞柯微自研电阻焊行业用检测设备，由宁波瑞柯析理仪器经销供应。设备对标 BS EN ISO 18594-2007、DVS 2929-1-2014 通用检测规范，采用四端法测量方案，搭载步进电机自动加压、自动脱模一体化结构。
仪器可区分设置电阻、总电阻、体积电阻、接触电阻、过渡电阻五大参数，适配带涂层、表面处理、单层 / 双层重叠铝、钢材试样检测；配套 PC 分析软件实时采集压强、厚度、电阻、温度数据，自动计算均值、偏差、变异系数并生成趋势图谱，完整记录不同压力下板材导电接触变化，为电阻点焊、凸焊、缝隙焊接工艺研发、成品质控提供可靠数据支撑。
2. 产品特点
- 标准合规设计，完全匹配 BS EN ISO 18594、DVS 2929 铝钢过渡电阻检测规范
- 步进电动加压 + 自动脱模一体化结构，10KN 稳定压力输出，压力误差可控在 5% 以内
- CuCrZr 铬锆铜电极分规格选配，铝材 20mm、钢材 16mm 两种球面电极适配不同试样
- 电极轴偏心距≤0.1mm，电流与传感电极间距大于 15mm，贴合标准测量几何要求
- 自动双向直流电流、电压输出采集，弱化热电势干扰，低阻数值测量均衡
- 四端法检测架构，分离导线电阻干扰，电阻分辨率达 0.01μΩ，误差可控
- PC 软件多维度数据处理，自动换算单位、绘制压力 - 电阻曲线，报表可编辑导出
- 0-99.9S 可调恒压时长，适配不同板材静置稳定采集需求
- 整机一体式布局，配套标准校准电阻，设备自检校准操作简便
- 宽温湿度工况适配，常规车间、恒温实验室均可稳定运转
3. 工作原理
仪器采用标准四端直流伏安法完成铝钢过渡电阻检测：
- 预处理电极与试样，将单层 / 双层铝钢板材放置弹性定位平台，匹配对应规格铬锆铜电极；
- 步进机构自动下压至设定 10KN 压力，保持设定恒压时长，设备输出稳定直流电流；
- 外侧电极通入恒定电流，内侧传感电极采集试样界面电压，系统分别测算设置电阻、总电阻；
- 通过总电阻减去设置电阻计算过渡电阻，同步采集压强、试样厚度、环境温度；
- 软件自动完成多组数据统计，输出平均值、标准偏差、变异系数，生成压力 - 电阻变化曲线。
4. 技术参数（表格）
| 参数项目 | FT-5200 规格指标 |
|---|---|
| 电阻测量区间 | 10⁻⁸～2×10⁵Ω，分辨率 0.01μΩ |
| 电阻率范围 | 10⁻⁸～2×10⁵Ω·cm |
| 电导率区间 | 5×10⁻⁴～10⁸S/cm |
| 测试电流 | 0~10A，可输出 100uA |
| 电压量程 | 0~2V，分辨率 0.1μV，精度 0.1% |
| 电流精度 | ±0.1% |
| 电阻精度 | ≤0.3%（标准电阻基准） |
| 额定加压压力 | 10KN（1000kg），误差 ±5% |
| 电极材质 | CuCrZr 铬锆铜 |
| 选配电极规格 | 铝材 Φ20mm；钢材 Φ16mm |
| 电极轴偏心距 | ≤0.1mm |
| 电流传感电极间距 | ≥15mm |
| 恒压时长 | 0~99.9S 自定义设置 |
| 测试方式 | 全自动四端法测量 |
| 适用温湿度 | 常温～50℃，湿度 20%~98% |
| 供电规格 | AC220V±10%，50Hz，整机功耗＜60W |
| 整机尺寸 | H700mmL650mmD300mm |
| 整机净重 | 约 45kg |
| 标配校准件 | 标准校准电阻 1 个 |
| 软件显示维度 | 过渡电阻、接触电阻、体积电阻、总电阻、压强、厚度、温度、均值、标准偏差、变异系数、曲线图谱 |
5. 适用范围
- 焊接制造企业：电阻点焊、凸焊、缝隙焊接生产线来料、成品板材质检
- 金属材料实验室：铝、钢材新材料焊接工艺研发，表面涂层导电性能试验
- 合作检测机构：依据 BS EN ISO 18594、DVS 2929 开展金属板材过渡电阻第三方检测
- 适配试样：单层铝板 / 钢板、双层重叠铝钢复合板材、带磷化 / 涂油 / 转化涂层金属试样
6. 操作流程（简洁）
- 设备接通稳定 220V 电源，通讯线连接仪器与电脑，安装配套分析软件；
- 清洁电极表面，匹配铝 / 钢对应规格电极，放置平整无毛刺标准试样；
- 软件设置加压数值、恒压时长、试样尺寸，选择单层 / 双层测试模式；
- 启动测量，设备自动下压保压、采集电流电压数据，完成后自动抬升脱模；
- 软件自动计算过渡电阻与统计参数，导出曲线与 Excel 检测报表；
- 取出试样，清洁电极，关闭设备与软件。
7. 综合服务项目（简洁版）
- 样品测试服务：铝钢板材预检测，输出完整压力 - 电阻曲线数据记录
- 延保服务：可选 1~3 年延保周期，延长设备维保周期
- 计量检测服务：配套计量证书，满足实验室资质审核要求
- 仪器定制服务：电极尺寸、压力量程可按试样工况调整
- 技术升级服务：软件算法、步进加压模块功能迭代优化
8. 包装配件（表格）
（1）出厂标准配件
| 品名 | 型号 | 单位 | 数量 |
|---|---|---|---|
| FT-5200 主机 | FT-5200 | 台 | 1 |
| 测试线 | 5200-CSX | 套 | 1 |
| 标准校准电阻 | 09A | 个 | 1 |
| 铬锆铜电极基础组 | 标配电极 | 组 | 1 |
| 电源线、USB 通讯线 | 配套线材 | 各 1 条 | |
| 铜表面清洁剂、无纺布 | 耗材 | 各 1 份 | |
| 说明书、保修卡、合格证 | 配套资料 | 套 | 1 |
（2）可选增购配件
表格
| 序号 | 型号 | 品名 | 单位 | 备注 |
|---|---|---|---|---|
| 1 | 5200-RJ | PC 分析软件 | 套 | 含曲线报表导出功能 |
| 2 | PC | 电脑 + 打印机 | 套 | 按工况搭配 |
| 3 | 5200-DJ | 定制电极组 | 组 | 非标尺寸适配 |
| 4 | 5200-JL | 计量技术服务 | 份 | 附带计量证书 |
| 5 | 5200-YB | 延保服务 | 年 | 1~3 年可选 |
| 6 | 09A | 备用标准电阻 | 个 | 1-5 个按需采购 |
9. 售后服务（简洁）
- 原厂基础质保周期内，非人为硬件故障提供维修、配件更换支持；
- 软件参数、操作调试类问题提供线上远程技术指导；
- 设备故障无法线上处置时，安排到场检修服务；
- 定期推送电极清洁、设备校准保养指引文档；
- 长期供应电极、测试线等原厂替换耗材。
10. FAQ 常见问题
Q1：FT-5200 能否测试表面带油漆、磷化涂层的钢板？
A：可以，设备完整适配带表面处理、涂层铝钢板材，可同步对比涂层对过渡电阻的影响。
Q2：设备加压压力能否超过 1000kg（10KN）？
A：标准机型额定压力 10KN，超大加压需求可沟通定制加压模组。
Q3：单层铝板和双层铝钢叠片是否分开设置测试程序？
A：软件内置单层板、双层板测试界面，分别对应不同计算逻辑，切换便捷。
Q4：导出报表能否直接用于实验室存档？
A：配套软件支持原始数据、趋势曲线同步导出，文档适配办公软件，可直接打印归档。
Q5：电极长期使用氧化会影响数据吗？
A：电极氧化接触阻值大，配套清洁剂与无纺布可定期清洁，降低数值波动。
