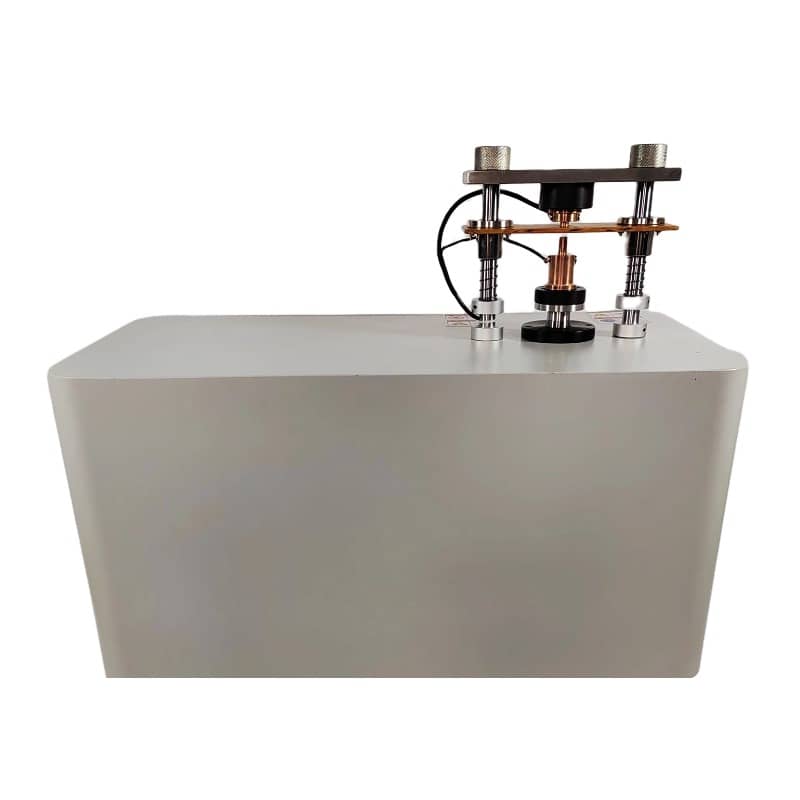

FT-552 复合集流体极片电阻仪 铜铝复合箔分层电阻率压实密度检测设备
发布时间： 2026-07-12 10:23:01 点击： 42
1. 产品介绍
FT-552 复合集流体极片电阻仪面向锂电池复合集流体研发与质检场景打造，适配蒸镀、磁控溅射、水电镀工艺制备的复合铜箔、复合铝箔。该类材料为三明治结构，中间高分子基材绝缘，上/下分布轻薄金属导电层，设备依托同步分层级检测方式，完成各导电层电阻、整体电阻率、压实密度同步采集。
整机搭载自动加压模组，可自定义荷载数值，搭配恒定电流输出回路，自主切换正向、负向电流电压以弱化极化带来的数据波动；配套 PC 可视化操作程序，记录厚度、压强、电阻多维度数据并生成对应变化曲线，自动汇总标准化报表，内置多重防护结构，适配新能源材料实验室、锂电池生产质检车间开展复合集流体物性筛查与工艺调整。
2. 产品特点
- 同步分层检测方案，可单独采集上下导电层、整体集流体电阻与压实密度多组数据
- 自动加压结构，压力规格 500kg/100kg 可按需匹配，荷载参数自主设置
- 正负电流、电压循环采集，弱化材料极化效应，保障数据稳定
- 配套 PC 数据分析系统，自动生成压强与电阻、电阻率、电导率关联图谱
- 自动采集样品厚度，厚度测量精度 0.001mm，位移分辨率 0.01mm
- 电阻测量区间覆盖 10^-8～2×10^4Ω，分辨率 0.01μΩ，标准电阻误差≤0.3%
- 铜质标准测试电极，异形、非标集流体试样可沟通定制电极规格
- 多重防护：量程限位、压力过载、误操作、急停警报多重防护结构
- 设备自带保养提示标识，定时推送维护提醒，延长仪器运转周期
- 整机功耗低于 100W，常规实验室 220V 供电即可稳定运转
3. 工作原理
将三明治结构复合集流体试样放置铜质测试电极之间，自动加压机构施加设定荷载；设备输出恒定测试电流，采用分层检测回路分别采集上层金属层、下层金属层、整体试样的电压信号，换算分层电阻、材料电阻率与电导率。
厚度传感组件同步记录加压后试样压缩厚度，系统换算对应压实密度数值；多次梯度加压完成测试后，PC 软件汇总压强、厚度、电阻全部数据，绘制变化图谱，直观展示不同荷载下复合集流体导电表现，为蒸镀、溅射等制备工艺调整提供数据支撑。
4. 技术参数表格
表格
| 测试项目 | FT-552 整机参数 |
|---|---|
| 电阻测量区间 | 10^-8～2×10^4Ω，分辨率 0.01μΩ |
| 电阻率区间 | 10^-8～2×10^4Ω·cm |
| 测试电流档位 | 0-10A、100uA 双档位 |
| 标准电阻精度 | ≤0.3% |
| PC 显示参数 | 电阻、电阻率、电导率、温度、压强、厚度、压实密度、单位换算、图谱、报表 |
| 可选压力区间 | 500kg、1000kg 两种规格 |
| 标准测试电极 | 铜材质，尺寸可定制 |
| 测试行程 | 0-20mm，位移精度 0.01mm |
| 样品厚度检测 | 0-10mm，精度 0.001mm |
| 加压模式 | 全自动加压 |
| 防护配置 | 限位保护、压力保护、急停、异常警报 |
| 供电规格 | AC 220V±10%，50Hz，功耗＜100W |
5. 适用范围
- 检测物料：磁控溅射 / 蒸镀 / 水电镀复合铜箔、复合铝箔、高分子夹层三明治集流体
- 使用机构：锂电池材料研发实验室、动力电池生产质检车间、储能新材料科研院所、第三方新能源材料检测机构
- 检测用途：复合集流体原料入厂筛查、不同镀膜工艺导电性能对比、加压工况下阻抗变化分析、产品阻燃相关物性验证、合规检测报告数据采集
6. 操作流程（简洁）
- 设备与电脑接通电源，完成压力、厚度传感零点校准
- 将复合集流体试样平整放置铜质电极中间
- PC 端设置加压梯度、测试电流、循环检测次数参数
- 启动自动测试，设备加压并交替输出正负电流采集分层电性能数据
- 系统同步记录厚度、压强、压实密度，自动生成全过程图谱
- 导出测试报表，加压平台复位，取出试样清理电极表面
7. 综合服务项目（简洁）
- 样品测试服务：寄送复合铜 / 铝箔试样，技术团队完成分层电阻、压实密度检测并输出数据记录
- 延保服务：原厂基础质保周期外，可选购 1-3 年延保周期，降低运维损耗
- 合作机构计量服务：对接合规合作机构完成整机计量校准，配套计量证书
- 技术升级服务：软件程序、加压模块、电流组件可申请工艺改良升级
- 仪器租赁服务：短期研发项目可申请阶段性仪器租赁方案
8. 标准包装与可选配件
标配配件
- FT-552 主机 1 台
- 配套测试线束 1 套
- 标准铜测试电极 1 组
- PC 分析软件安装包
- 设备操作说明书、配套检测方案文档
可增购配件
- 标准校准电阻（1-5 个按需选配）
- 定制非标尺寸电极组件
- 配套电脑、打印设备
- 合作机构计量检测服务
- 1 至 3 年周期延保服务
9. 售后服务（简洁）
- 出厂配套基础质保周期，质保期内非人为损坏零部件提供更换支持
- 线上远程协助参数调试、软件操作、基础故障排查
- 设备故障可预约到场服务，技术人员现场检修调试
- 长期供给电极、测试线束等易损耗配件，支持批量储备采购
- 设备内置保养提醒，同步推送维护操作规范
10. FAQ 常见问答
Q1：设备能否区分上下导电层分别测试电阻？
A1：采用同步分层级测试方案，可分别采集上层、下层金属导电层以及整体集流体电阻数据。
Q2：仅无电脑能否完成基础检测？
A2 单机可读取基础电阻数值，图谱与批量报表存储导出依赖配套 PC 软件。
Q3：压力 500kg 和 1000kg 如何选型？
A1：薄型复合箔选用 500kg 规格，厚多层集流体、高荷载模拟工况选用 1000kg 机型。
Q4：电极尺寸能否根据试样尺寸调整？
A4 标准铜电极可沟通定制长宽规格，适配非标幅宽集流体样品。
Q5：检测数据可用于内部质控文件吗？
A5 整机适配新能源电池材料检测工况，搭配合作机构计量证书后，数据可用于合规报表。
Q6：设备可测常规单金属铝箔、铜箔吗？
A6 基准针对夹层复合集流体设计，单层金属箔可更换对应电极后开展检测。
11. 关联产品（简洁）
- FT-551 锂电池极片电阻测试仪（正负极单片极片阻抗检测）
- FT-371 系列四探针电阻率仪（金属薄膜方阻分析）
- FT-300 导体材料电阻测试仪（铜铝板材导电检测）
- FT-8600 粉末电阻率压实一体机（导电粉体物性检测）
- FT-543SJB 电解槽极板大电流电阻测试仪
