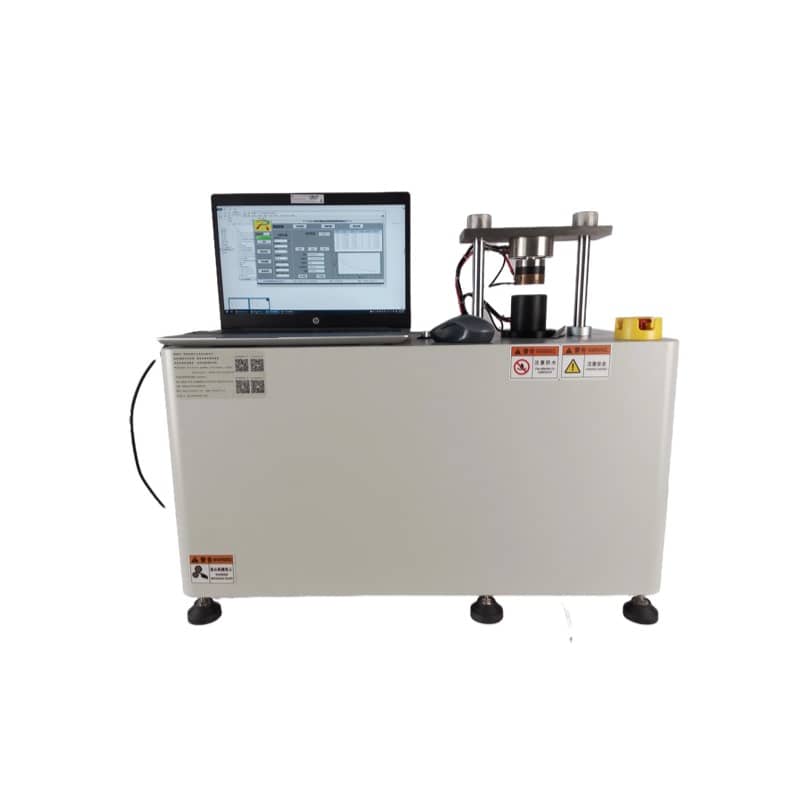

FT-543SJB 大电流电解槽双极板测试仪 氯碱制氢极板接触电阻温升检测设备
发布时间： 2026-07-12 10:08:46 点击： 46
1. 产品介绍
FT-543SJB 为适配新能源制氢、氯碱化工行业的电解槽双极板检测设备，搭载恒流源控制系统，搭配伺服电动加压结构，依托四端测试法完成双极板接触电阻、电压降、温升、负载、电流密度多维度物性采集。
设备支持 DC10A/100A/200A/300A 多档电流规格按需搭配，自动切换正向、负向电流电压消除极化干扰；配套 PC 可视化操作程序，全程自动化采集数据并生成曲线图谱与标准化报表，配备多规格镀金电极组件，压力区间可调整，用于新型复合导电双极板研发、生产线入厂质检、成品性能筛查，适配化工新材料实验室、制氢企业质检车间。
2. 产品特点
- 多档直流恒流规格可选，10A 至 300A 区间按需匹配不同导电极板检测工况
- 伺服电动缸自动加压，压力区间 0-1000kg（0-4MPa），区间可调整，加压运行平稳
- 标准四端测试法，降低引线与电极接触带来的数据偏移，数据稳定
- 自动正负电流、电压循环采集，弱化极化效应对检测数值带来的干扰
- 多维度同步采集：接触电阻、电阻率、电压降、温升、电流密度、压强、厚度统一记录
- PC 配套数据管理系统，自动生成全过程图谱、标准化检测报表，支持数据存档导出
- 多规格镀金电极可选，5cm 方形、60mm 圆形，非标试样可沟通定制电极尺寸
- 厚度测量区间 0.001-12.7mm，适配多厚度复合极板试样
- 整机配套防护结构，大电流工况下保障设备运转稳妥
- 整机功耗低于 30W，常规 220V 实验室供电即可持续运行
3. 工作原理
将电解槽双极板试样放置上下镀金电极中间，伺服电动缸施加设定荷载；设备输出恒定直流大电流，四端回路分别采集电流端与电压端信号，换算极板本体电阻率、层间接触电阻与电压降数值；同步采集运行温升、加压压强、试样厚度数据。
系统交替输出正反电流抵消材料极化影响，PC 软件汇总多荷载、多电流下全部检测数据，绘制电阻 - 压强、温升 - 电流关联图谱，为复合双极板材质调整、成型工艺优化提供数据支撑。
4. 技术参数表格
表格
| 测试项目 | FT-543SJB 整机参数 |
|---|---|
| 接触电阻测量区间 | 10^-7Ω—2×10^3Ω，分辨率 0.01μΩ |
| 直流电流规格 | DC10A/100A/200A/300A，按需选配 |
| PC 显示参数 | 电阻、电阻率、电压、温升、压强、厚度、电流密度、单位换算、图谱、报表管理 |
| 加压结构 | 伺服电动自动加压 |
| 测试方法 | 四端测量法 |
| 压力区间 | 0-1000kg（0-4MPa），可定制调整 |
| 标配镀金电极 | 5cm 正方形 25cm²、直径 60mm，可定制 |
| 样品厚度测量范围 | 0.001-12.7mm |
| 供电规格 | AC 220V±10%，50Hz，整机功耗＜30W |
5. 适用范围
- 检测物料：制氢电解槽复合双极板、氯碱化工金属导电极板、新型导电复合材料板材
- 使用机构：新能源制氢企业质检实验室、氯碱化工研发部门、新材料科研院所、第三方化工材料检测机构
- 检测用途：双极板原料进厂物性筛查、不同配比导电板材性能对比、极板温升工况模拟测试、成型工艺调整、合规检测报告数据采集
6. 操作流程（简洁）
- 设备与电脑接通电源，完成压力、厚度传感零点校准，连接大电流测试线束
- 将双极板试样居中放置于上下镀金电极之间
- PC 软件设置输出电流档位、加压梯度、循环测试次数等参数
- 启动自动测试，伺服机构加压，设备交替输出正负电流采集信号
- 系统同步记录电阻、温升、压强、厚度数据，自动生成曲线图谱
- 导出检测报表，伺服平台复位，取出试样清理电极表面
7. 综合服务项目（简洁）
- 样品测试服务：寄送极板试样，技术团队完成大电流电阻、温升检测并输出数据记录
- 延保服务：原厂基础质保外，可选购 1-3 年延保周期，降低后期运维损耗
- 合作机构计量服务：对接合规合作机构完成整机计量，配套计量证书
- 技术升级服务：软件程序、伺服加压、电流模块可申请工艺改良升级
- 仪器租赁服务：短期研发项目可申请阶段性仪器租赁方案
8. 标准包装与可选配件
标配配件
- FT-543SJB 主机 1 台
- 大电流测试线束 2 组、电压测试线束 2 组
- 标准尺寸镀金电极 1 组
- PC 分析软件安装包
- 设备操作说明文档
可选增购配件
- 对应规格标准分流器（10A/100A/200A/300A）
- 定制非标镀金电极组件
- 配套电脑、打印设备
- 计量检测技术服务
- 1 至 3 年周期延保服务
9. 售后服务（简洁）
- 出厂配备基础质保周期，质保内非人为损坏零部件提供更换支持
- 线上远程协助参数设置、软件操作、基础故障排查
- 设备故障可预约到场服务，技术人员现场检修调试
- 长期供给镀金电极、分流器、测试线束等损耗配件，支持批量储备
- 定期推送设备保养规范，延长仪器运转周期
10. FAQ 常见问答
Q1：不同电流规格机型如何选型？
A1：常规低阻值复合极板可选 300A 大电流机型；中小功率电解槽试样可选 10A/100A/200A 档位，可沟通匹配对应分流器。
Q2：设备是否可同步记录温升变化？
A2：整机内置温度采集模块，PC 端同步记录加压通电过程温升数据，生成温升变化曲线。
Q3：非标尺寸极板能否适配测试？
A3：标准电极规格为 5cm 方形、60mm 圆形，异形、大尺寸试样可定制配套镀金电极。
Q4：检测数据可用于对外检测文件吗？
A4：整机贴合化工、制氢行业材料检测工况，搭配合作机构计量证书后，数据可用于内部质控与合规报表。
Q5：分流器是否需要定期校准？
A5：分流器属于计量配件，可定期搭配合作机构完成整机计量校准。
Q6：无电脑能否单独完成基础测量？
A6：基础读数可单机查看，图谱、批量报表导出依赖配套 PC 分析软件。
