FT-8600系列自动粉末电阻率及压实密度仪
发布时间: 2024-04-29 14:34:34 点击: 5534
自动粉末电阻率及压实密度仪

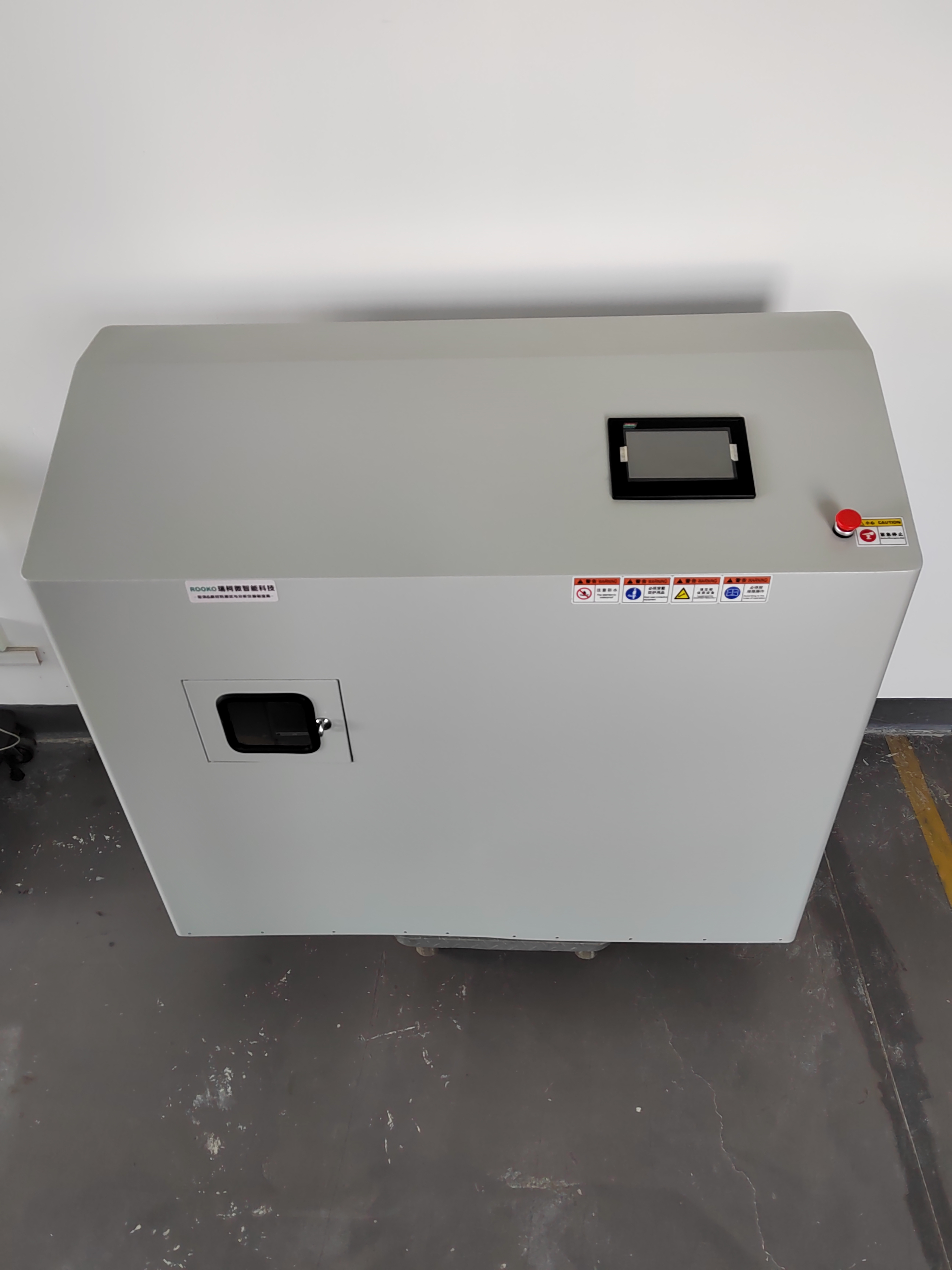

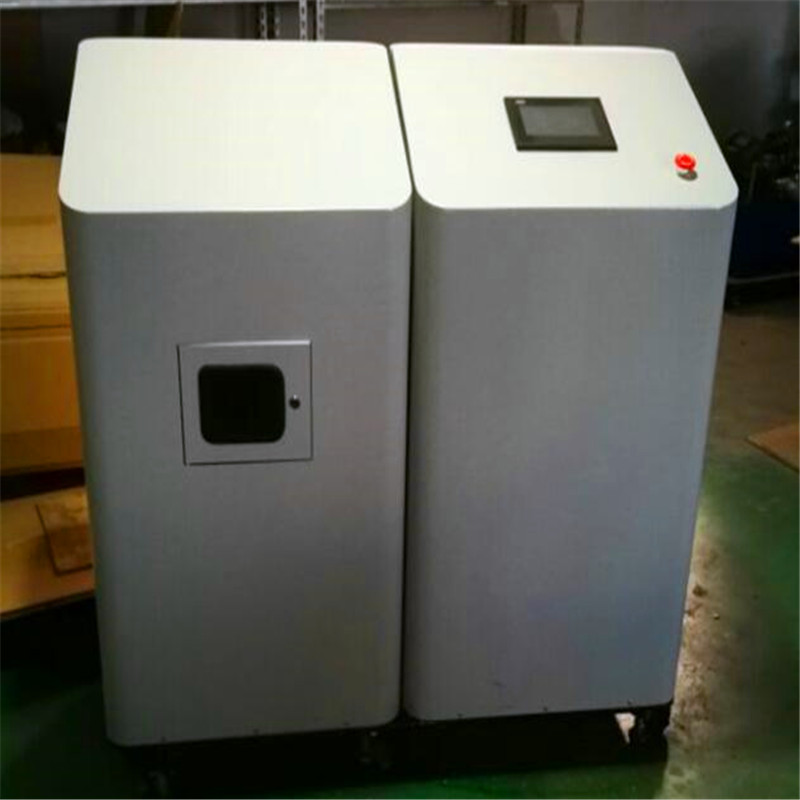

FT-8600系列自动粉末电阻率及压实密度仪
一. 功能描述:
提供新能源电池材料粉体压实密度、电阻率/电导率和极片电阻的测量;自动伺服动力系统,粉体实时压实电阻率与密度关系图谱,压强与压实密度图谱;自动分析样品恒压与泄压后的形变量,及弹性形变过程中电阻率,电导率的图谱,自读样品高度测量至0.001mm;触摸屏和PC软件两种操控模式;集成控制系统,报表功能;自动运行,仪器具有自我防护和异常警报功能.
二.参照标准:
1.压实密度测量参照:GBT 24533-2009 锂离子电池石墨类负极材料; GB∕T 24533-2019 锂离子电池石墨类负极材料
附录L:粉末压实密度的测试方法
2.四探针测试仪参照GB/T 1551、GB/T1552-1995,ASTM F84美国A.S.T.M 标准。
3.四探针法粉末测试参照GBT 30835-2014《锂离子电池用炭复合磷酸铁锂正极材料》中关于粉末电导率的测定方法中用于仲裁方法的四探针法要求制作.
三. 适用范围:
1.用于锂离子电池用炭复合磷酸铁锂正极材料电阻率的测量;
2.用于需要采用四探针法测量的半导体粉末材料的分析与检测;
3.用于石墨类粉状材料电阻率的测量;
4.极片电阻测量
5.应用于企业品质检测;研发部门,大中专院校;科研院所;及质量检测机构.
四.工作原理:
在外力的压缩过程中,随着粉末的移动和变形,空隙被填充,颗粒间接触面积增大,使原子间产生吸引力且颗粒间的机械楔合加强,从而形成具有密度和强度的压坯.在形成压坯的过程实时测量电阻、电阻率及电导率的变化过程直至平稳.
五. 参数资料
测试项目/型号 |
FT-8600A |
FT-8600B |
1.电阻/方阻范围 |
10^-5~2×10^5Ω/□ |
10^-4~1×10^7Ω/□ |
2.电阻率范围 |
10^-6~2×10^6Ω-cm |
10^-5~2×10^8Ω-cm |
3. 电导率范围 |
5×10^-6~10^6ms/cm |
5×10^-8~10^5ms/cm |
4. 测试电流范围 |
0.1μA ,1μA,10μA,100µA,1mA,10mA,100 mA |
10mA ---200pA |
5. 电流精度 |
±0.1% |
±2% |
6主压力 选购 |
2吨,3吨,5吨; |
|
7样品高度测量 |
0.001mm—25.000mm;自动 |
|
8位移行程 |
0-50mm |
|
9 控制系统 |
伺服动力控制系统 |
|
10.显示方式 |
7寸触摸屏+PC软件 |
|
11. 压实模具(国标) |
内径:13mm;高:25mm;精度0.01mm |
|
电阻率测量模具 |
内径16mm;高10mm(建议样品压缩后高度≤4mm) |
|
极片电阻电极 |
标配:电极直径16mm;其他规格可定制. |
|
12.脱模方式 |
自动 |
|
13.保护装置 |
自动诊断、过载保护和急停控制 |
|
14.温湿度范围 |
常温-50度;湿度:20%-98%/ |
|
15.时间设置 |
0-99.9S |
|
16.密度值 |
99.99999g/cm3 不同样品特性不同密度有所差异;误差:1% |
|
17.形变量 |
可测量弹性材料形变量 |
|
18.电阻测试方法 |
标配四探针法;四端法(可选购对应的测量电极即可) |
|
19.电阻重复性误差 |
≤0.05% (标准电阻)重复性误差≤2%(受样品差异性,均匀性等特性影响) |
|
20.位移速度 |
<15mm/min;0.1mm/min |
|
21.使用环境要求 |
仪器使用环境要求:工作温度:-10℃-40℃,湿度:≤65%RH |
|
22.电源 |
380v |
|
23.天平(选购) |
0.00001g,量程:120g;0.01% |
标准配置外订购明细:
序号 |
型号 |
品名 |
单位 |
数量 |
备注 |
1 |
8600-CSX |
测试线 |
套 |
1 |
|
2 |
09A |
标准电阻 |
个 |
1-5 |
选购规格和数量 |
3 |
06A |
四探针测试平台 |
套 |
1 |
含探头1个 |
4 |
06B |
四探针探头 |
个 |
1 |
直线型 |
5 |
340-TTZ |
镀金弹簧铜针4根 |
组 |
1 |
4根为一组 |
6 |
340-WTZ |
弹簧钨针4根 |
组 |
1 |
4根为一组 |
7 |
301-GDXJ |
高度校准件 |
个 |
1 |
|
8 |
SCXCQ |
手持吸尘器 |
套 |
1 |
|
9 |
8600-RJ |
分析软件 |
套 |
1 |
|
10 |
PC |
电脑+打印机 |
套 |
1 |
依据客户要求配置 |
11 |
8600-JL |
检测技术服务 |
份 |
1 |
计量证书1份 |
12 |
8600-MJ |
样品模具 |
套 |
1 |
|
13 |
|
天平 |
套 |
1 |
0.00001g,量程:120g |
14 |
8600-YB |
延保服务 |
年 |
1-3 |
|
