FT-100A振实密度仪在催化剂与催化剂载体中的应用

催化剂与载体的堆积状态，关系到反应器装填量、床层空隙率与压降。本文围绕条状与球状催化剂、成型载体与载体粉体、细粉状催化剂，梳理堆积痛点、测试要点与标准适配，并说明FT-100A振实密度测试仪在其中的用法与选型思路。

材料行业痛点

催化剂与载体的堆积行为同时受颗粒间排列与颗粒内孔隙影响。同一牌号的活性氧化铝载体，成型压力不同，振实密度就会拉开差距。

· 装填量折算失真：振次与量筒口径不统一时，装填量会偏离设计值。

· 成型体形貌差异：球形、条状与挤出条堆积方式不同，混用同一量筒读到的是形貌差异。

· 颗粒内孔隙占比高：载体孔容大、骨架疏松，振动前期堆积体积下降明显。

测试原理简述

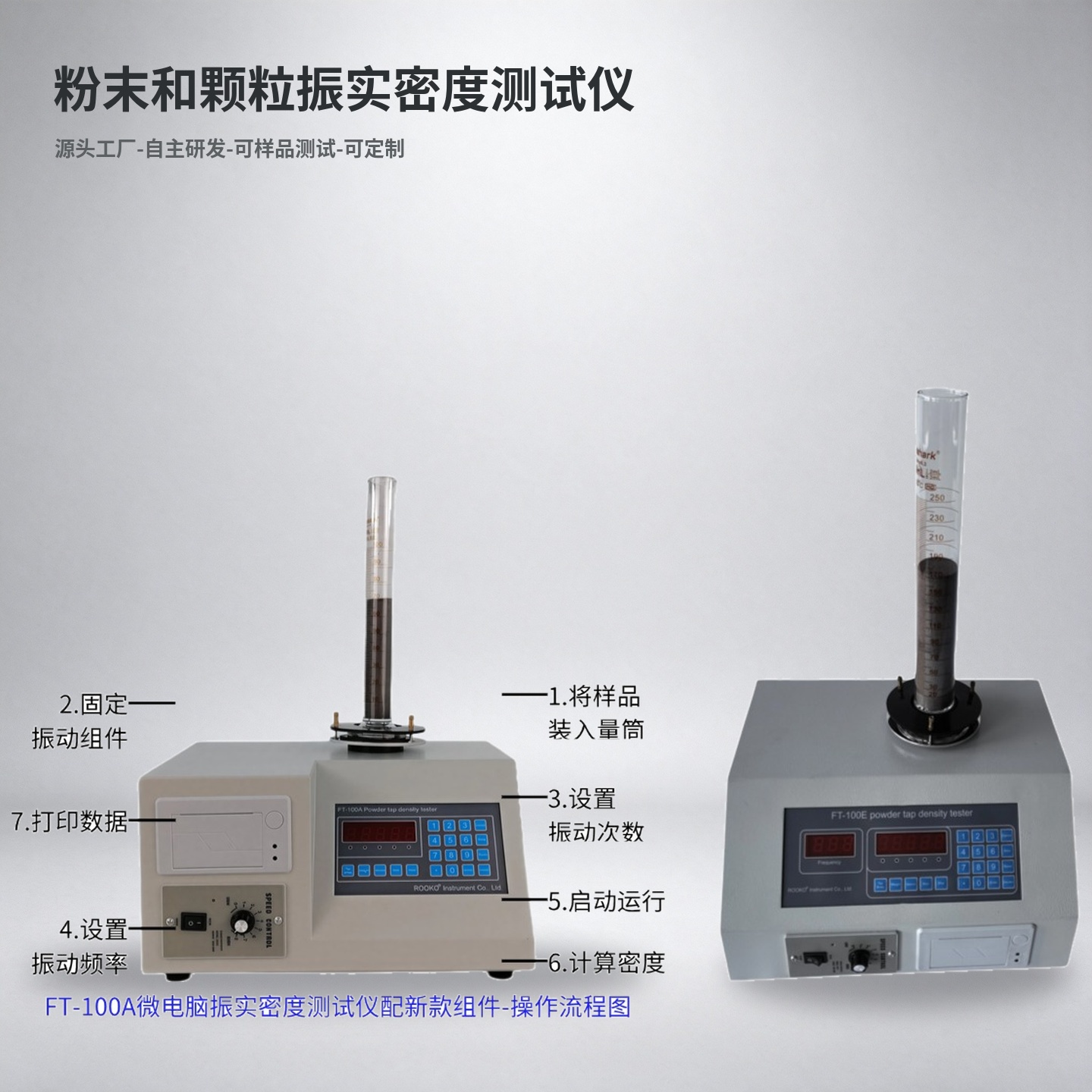

将干燥、过筛后的试样装入量筒，在规定振幅与频率下垂直往复振动，颗粒间隙空气排出、颗粒重排；相邻两步体积变化小于规定值时读数，质量除以该体积即得振实密度。

读数高低取决于振幅、频率与振次三者的组合。FT-100A以振次控制，频率0～300次/分钟连续可调；通用款标配3mm振幅，药典款标配3mm与14mm双档位；密度范围0～9.9999g/cm³，重复性误差≤1%，自动计算并打印。

分材料品类：仪器应用解析

条状与球状催化剂

挤出条与滚球成型的颗粒尺寸在毫米级，堆积以几何排列为主，振实密度接近上限。

· 量筒与样品量：松装密度1～2g/cm³时，选100ml量筒配100.0±0.5g或25ml量筒配20.0±0.1g。

· 前处理：筛除碎屑细粉，否则细粉填充间隙使读数偏高。

成型载体与载体粉体

活性氧化铝、硅胶、分子筛与活性炭等载体孔容大，颗粒内孔隙使堆积体积在振动前期下降较快，宜按分段法推进。

· 参考标准：氧化铝载体及氢氧化铝、化学品氧化铝固体颗粒物料，可参照 GB/T 6609.25-2023。

细粉状与流化床催化剂

流化床催化剂与载体细粉粒径小，易团聚并粘附筒壁，定质量流程下体积读数偏高。

· 测试方式：宜评估体积法，用304不锈钢组合标定量筒按固定容积称量。

标准适配

· GB/T 31057.2-2018《颗粒材料 物理性能测试 第2部分：振实密度的测量》：现行有效，适用于颗粒材料类样品。

· GB/T 21354-2008《粉末产品 振实密度测定通用方法》：现行，适用于粉末状样品。

· GB/T 6609.25-2023《氧化铝化学分析方法和物理性能测定方法 松装和振实密度的测定》：现行，修改采用 ISO 18842:2015，适用于氧化铝及化学品氧化铝固体颗粒物料。

全流程应用场景：研发、中试、量产与来料质检

· 研发：小试载体粉体量少，按对照表选25ml量筒配20.0±0.1g。

· 中试：放大到100ml量筒，记录松装密度与振实密度。

· 量产：按固定振次与量筒执行，自动计算并支持打印。

· 来料质检：以振实密度与压缩度作为放行指标。

实测案例

以下为流程示例与参考数据区间，实际数值以检测报告为准。

· 测试背景：加氢催化剂用活性氧化铝载体核验批次堆积特性。

· 样品信息：球形活性氧化铝载体、三叶草形挤出条、硅胶载体粉各一批，干燥并筛除碎屑。

· 测试方案：质量法，100ml玻璃量筒；松装密度1～2g/cm³取100.0±0.5g；振次1000次并分段。

· 参考数据：球形活性氧化铝载体约0.7～0.9g/cm³，三叶草形挤出条约0.5～0.7g/cm³，硅胶载体粉约0.5～0.8g/cm³。

· 结论与工艺调整建议：压缩度偏高的批次宜复核成型与焙烧制度，预留空隙率余量。

测试常见误区

· 用振实密度代替真密度参与孔容换算。

· 条状与粉状载体混用同一量筒比对。

· 装填量按不同振次下的读数折算。

· 破碎细粉未筛除就入筒，读数偏高。

仪器选型思路

载体的孔结构、比表面与成型方式会改变堆积行为；选型时要兼顾材料类型、测试参数、标准要求、测试精度与样品形态五个方面。

· 材料类型与标准：颗粒材料类参照 GB/T 31057.2；粉末状样品参照 GB/T 21354；氧化铝类载体可参照 GB/T 6609.25。

· 测试参数与精度：核对振幅档位、频率范围、振次设定方式与量筒规格，重复性误差≤1%。

· 样品形态：颗粒状催化剂与成型载体采用质量法与玻璃量筒；易粘附筒壁的细粉状样品宜评估体积法，配304不锈钢组合标定量筒。

机型配置有梯度：经济型机型为单工位、人工计数记录，适合抽检量小的岗位；台式多功能机型增加自动计数与打印，适合批次量大的场景。FT-100A以振次控制，标配质量法并可采用体积法。

结尾总结

振实密度只反映颗粒之间的堆积状态，颗粒内孔隙与骨架密度要靠真密度与孔结构分析获得。把这三项同口径记录，可为床层空隙率估算提供输入。

问答板块

问：催化剂的振实密度与颗粒真密度是什么关系？

答：振实密度反映颗粒之间的堆积状态，颗粒内孔隙与骨架密度需另测。

问：挤出条与球形载体测振实密度时量筒怎么选？

答：按对照表取值：松装密度1～2g/cm³时选100ml量筒配100.0±0.5g；样品量在25ml以下时用10ml量筒。

问：催化剂与载体行业的振次取多少合适？
