方阻测试探头压力越大越准吗
发布时间： 2026-10-26 21:03:02 点击： 20
不少操作人员认为四探针方阻测试时探头压力越大，接触越好、读数越准。实际上压力过大反而会损伤样品、增大接触电阻、引入机械应力偏差。FT-341四探针方阻电阻率测试仪标配06A-500恒压平台，压力0到500gf连续可调，选配06A-2000平台可达2000gf。本文从接触电阻、样品损伤、数据重复性三个角度，纠偏压力越大越好的认识误区，说明合适压力的选择逻辑。
导读
方阻测试探头压力越大越准吗？本文从接触电阻、样品损伤与数据重复性三个角度，纠偏压力越大越好的认识误区，说明FT-341恒压平台0到500gf连续可调的合适压力选择逻辑。
接触电阻并非随压力单调下降
探针与样品的接触电阻随压力增大而下降，但下降到一定程度后趋于平稳。继续增大压力，接触电阻不再明显减小，反而可能因针尖压入样品过深、接触面积增大而引入几何偏差。FT-341恒压平台压力0到500gf可调，常规硅片与薄膜样品在中等压力下即可获得稳定接触，不需要一味加大压力。
过大压力损伤样品表面
对于薄膜、纳米导电膜、钝化层等软质或脆性样品，过大的探针压力会在表面留下压痕，甚至穿透薄膜层。镀金磷铜半球针本身接触温和，配合适中压力，既确保接触又不损伤膜层。如果压力过大，针尖在硅片表面造成的机械损伤层会改变局部掺杂状态，方阻读数失真。
机械应力对方阻的影响
半导体材料存在压阻效应，探针压力过大时样品局部产生机械应力，电阻率发生变化，这一现象在硅材料上尤为明显。FT-341恒压平台统一控制每次测量的接触压力，减少人为按压差异。但如果平台压力设定过高，压阻效应本身就会成为误差来源，而非优化了测量准确度。
恒压平台的设计意图

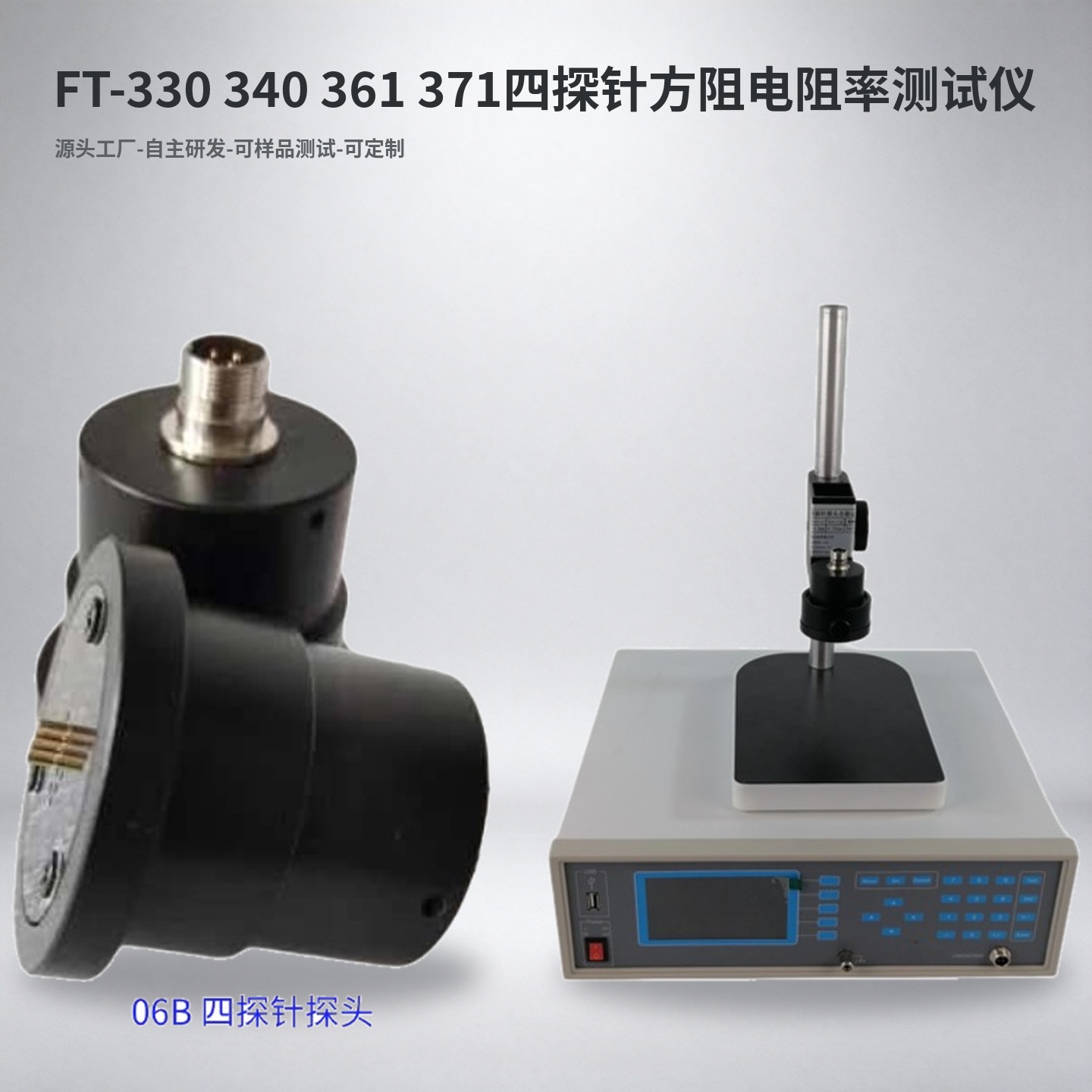

恒压平台的作用不是提供尽可能大的压力，而是让每次测量的压力一致。FT-341标配06A-500平台，探头行程可调，样品放置后探针以设定压力平稳接触。操作人员按样品类型选择合适压力档位，之后每次测量自动重复同一压力，数据重复性好。压力一致性比压力大小更重要。
不同样品的压力选择
常规硅片与硬材料：中等压力即可，碳化钨针硬度高，小压力就能穿透表面薄层。软质薄膜与纳米膜：较低压力，使用镀金磷铜半球针，避免压痕。导电橡胶与软质复合材料：可能需要稍大压力确保接触，但仍在500gf范围内。对于需要更大压力的特殊样品，可选配06A-2000高压平台。
压力过小的问题
压力过小同样不行。接触不良会导致接触电阻增大、读数跳动、数据离散。如果发现同一位置多次测量结果差异大，先检查平台压力是否偏低。FT-341液晶面板显示实时压强，操作人员可确认压力是否在设定值。压力过低时适当调大，直到读数稳定。
双向电流与恒压平台的配合
恒压平台解决接触一致性问题，双向电流解决热电势问题。两者配合才能获得稳定可靠的方阻数据。FT-341采用双向交替电流测试，正向与反向各测一次。如果接触压力不一致，双向电流也无法补偿接触状态的波动。两个机制各司其职，缺一不可。
探针磨损与压力的关系
针尖磨损后，接触面积增大，同等压力下接触电阻变化。定期检查针尖状态，发现钝化及时更换。340-TTZ镀金弹簧铜针适配薄膜样品，340-WTZ弹簧钨针适配常规试样。探针更换后，压力设置可能需要微调，因为不同探针的接触力学特性不同。
建立压力选择规范
实验室应按样品类型建立压力选择规范：硅片用多少gf、薄膜用多少gf、软质材料用多少gf。FT-341恒压平台压力连续可调，操作人员按规范设定即可。规范写入SOP后，不同人员测量同一类样品时压力一致，数据口径统一。
小结：合适压力而非越大越好
方阻测试的接触压力不是越大越好，而是在确保稳定接触的前提下尽量小。FT-341的恒压平台让每次测量压力一致，双向电流消除热电势，温度补偿修正环境漂移。三个机制配合，数据重复性与准确度才能同时兼顾。
