双极板平面电阻与界面接触电阻差在哪一层
发布时间： 2026-10-26 21:17:40 点击： 18
双极板导电性能要测两层信号：一层是板材平面方向的本体电阻，用直线四探针采集；另一层是极板与炭纸叠合后的界面接触电阻，用四端加压法采集。本文讲清两层电阻各自表征什么、为什么界面信号要在加压状态下采集、两种信号在同一次装夹中怎样衔接，并说明一体化设备在石墨复合板与金属涂层板上的分工，帮助检测人员区分数据含义，避免把两层信号混为一谈。
导读
双极板平面电阻与界面接触电阻常被混为一谈。本文讲清平面方向本体电阻与垂直接界搭接电阻各自表征什么、为什么界面信号要在加压状态下采集，以及一次装夹同时拿到两层数据的衔接路径，供检测人员对照参考。
平面方向的信号来自板材本体

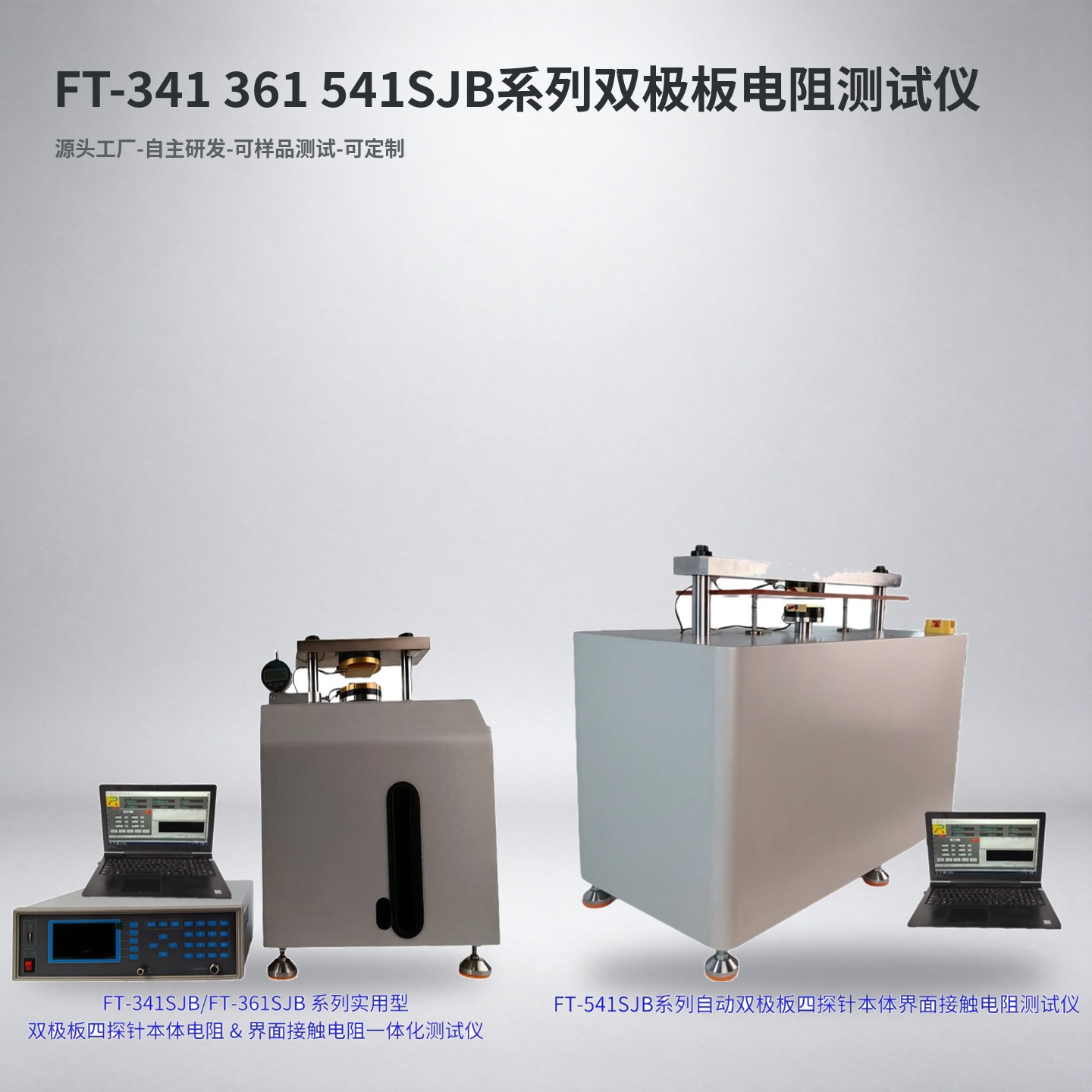

直流四探针方案里，外侧探针向试样通入恒定电流，内侧探针采集两点电位差值，再结合试样长宽与厚度尺寸换算方块电阻与体积电阻率，表征板材平面方向的导电均匀状态。FT-341SJB实用型双极板四探针本体电阻与界面接触电阻一体化测试仪的340水平四探针模组，探针间距1mm、2mm、3mm可选，碳化钨与镀金磷铜两种针体可换，对应不同硬度与阻值的板材。
垂直方向的信号来自叠合界面
极板与炭纸叠合之后，电流要穿过两层材料的接触面，这一段搭接处的电阻就是界面接触电阻。测量时用手动液压加压把双极板与炭纸压紧，恒定电流通入接触面，采集界面电压差换算接触电阻，复刻燃料电池电堆装配时的承压工况。加压区间0至1000kg，折合压强0至4MPa，压力规格可按需调整。
两层电阻不是简单相加
有人习惯把本体电阻与界面电阻直接相加，这是对信号含义的误读。本体电阻描述材料本身的导电能力，界面电阻描述两种材料搭接处的贴合质量，两者成因不同、影响因素不同、用途也不同。本体数据偏配方与均质化，界面数据偏表面处理与装配工艺，分开看才能各自找到改进方向。
界面信号为什么要在加压下采集
界面接触电阻随压力变化明显：压力偏低时接触面孔隙多，数值偏大且跳动；压力到位后接触面积充分铺开，数值才平稳。电堆实际工作在装配承压状态，不加压测到的读数没有工程意义。设备以手动液压加压形式压紧试样，压力与压强同步显示，读数口径与电堆工况对齐。
电流档位怎样对应两层信号
电流覆盖0.1μA、1μA、10μA、100μA、1mA、10mA、100mA七档，低阻金属极板采用较大档位，高阻石墨复合板采用较小档位，档位与试样阻值匹配后读数更稳。整机对标准电阻的测量误差不超过0.3%，接触电阻与方块电阻量程均覆盖10⁻⁵至2×10⁵量级，宽量程段内两层信号都能落在有效读数区。
双向采集怎样弱化热电势
直流测量中两种金属接触点存在温差就会产生附加电位，叠加在信号上形成偏移。设备自主切换正向、反向电流并采集双向电压信号，正反向各采一次再处理，热电势被相互抵消，重复性得到保障。若双向读数仍差得多，应优先检查电极清洁度与试样温度场。
石墨复合板上两层信号怎样读
树脂浸渍石墨板、模压石墨导电板材在水平方向看方块电阻，判断板材均质化程度；在垂直方向看界面接触电阻，判断树脂浸渍层与炭纸贴合质量。两层数据放在同一张记录里，才能看出是板材本身不均，还是叠合界面出了问题。
金属涂层板上两层信号怎样读
不锈钢、钛合金基底镀金、镀铬、氮化钛涂层极板，本体电阻主要看基底金属层，界面电阻则反映涂层连续性与致密性。涂层局部偏薄或漏镀，界面读数会明显抬升而本体读数变化不大，两层信号对照即可定位问题发生的层面。
一次装夹两层数据怎样衔接
一体化设备先在水平四探针模组下采集平面信号，再换上50mm正方形镀金电极组件加压采集垂直界面信号，试样厚度等尺寸参数录入一次共用，避免两次装夹分别测量带来的位置偏差。有效接触面积25cm²，电极平行度控制在0.022mm以内。
数据记录要分开标注两层口径
出具报告时本体电阻与界面接触电阻应分栏标注：本体行记录方块电阻、体积电阻率与电导率；界面行记录压力、压强与接触电阻，并注明配对材料是炭纸还是碳布。口径分开，后续比对才有意义。
两层信号怎样汇入同一判据
来料放行时两层信号同时看：本体方阻落在约定区间、界面接触电阻在约定压力下落在约定区间，两个条件齐备才进入下一工序。单层合格不等于整件合格，一体化设备把两个判据放在同一台设备上完成，判据链条更紧凑。
