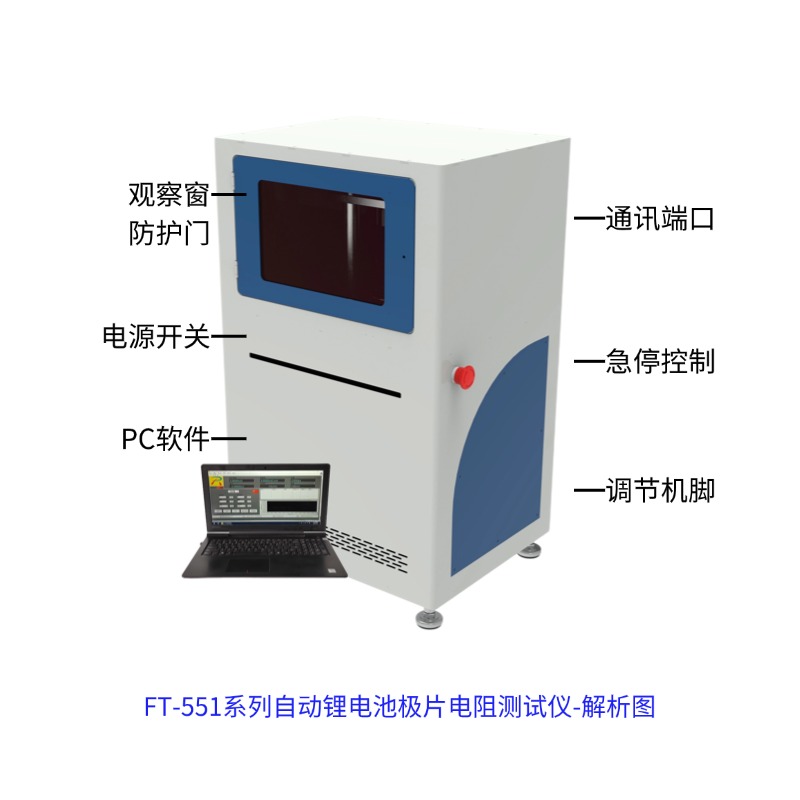

FT-551 自动锂电池极片电阻测试仪 两探针法正负极整体电阻率检测仪
发布时间： 2026-06-28 10:55:19 点击： 5
1. 产品介绍
ROOKO 瑞柯微 FT-551 系列自动锂电池极片电阻测试仪由宁波瑞柯析理仪器有限公司推出，为锂电行业适配型电性能检测设备，区别常规四探针仅测表层数据，采用两探针整体检测架构，完整采集极片全链路导电参数。整机搭载自动伺服加压模块，搭配配套 PC 分析软件，可实时同步压强、样品厚度、温湿度、电阻、电阻率、电导率多维度数据，自动生成变化曲线与标准化报表。区分 FT-551A 宽量程通用款、FT-551B 大电流低阻款，适配实验室材料配比研发、产线极片来料抽检、辊压压实工艺验证等多工况，测试条件贴近电芯实际装配受压状态，为导电剂配比、涂布、辊压工序调整提供量化数据支撑。
2. 产品特点
- 全链路整体检测架构：两探针法覆盖探针电阻、探针 - 涂层接触电阻、涂层本体电阻、涂层 - 集流体界面电阻、集流体电阻，完整还原极片真实导电表现
- 自动双向恒流检测：自动切换正、负电流输出与电压采集，降低材料极化带来的数据偏移，数值稳定
- 伺服自动加压系统：压力参数软件自定义设定，恒压时长可调，压力区间多规格可选，位移与厚度采集误差可控
- 双型号量程差异化配置：FT-551A 适配磷酸铁锂等高阻极片；FT-551B 搭载大电流输出模块，适配石墨低阻负极检测
- 一体化数据采集：同步记录样品实时厚度、环境温湿度，自动换算压实密度，生成压强 - 电阻关联曲线
- 多重防护结构：配备行程限位、压力过载保护、误操作急停、异常声光警报，降低操作风险
- 可视化 PC 操作界面：多参数同屏展示，支持数据归档、曲线导出、批量报表打印，适配实验室数据留存需求
- 可定制平面电极：标配 10mm 铜电极，支持不同直径电极尺寸定制，匹配多种裁切极片规格
- 规范运维提醒：机身标注标准化操作指引，软件内置定期保养提示，延长设备使用周期
- 整机功耗控制合理，220V 常规市电即可运行，车间、实验室环境均可稳定放置
3. 工作原理
设备采用平面两探针整体测试法，还原电芯受压导电工况，规避单一表层测试带来的数据偏差：
- 上下平面铜电极夹持裁切后的极片样品，伺服机构按设定数值自动施加恒定压力，模拟电芯辊压装配受压状态；
- 仪器输出可控恒流穿过完整极片结构，同步采集电极两端电压，运算输出总电阻、体积电阻率、电导率；
- 系统自动切换正反方向恒流消除极化干扰，同步采集位移数据换算样品压缩后厚度，关联压实密度参数；
- 高阻 LFP 极片采用微电流档位即可获取稳定数值，低阻石墨负极可切换大电流档位数据一致性；压力提升会缩减极片内部孔隙，石墨类材料电阻率随之降低，软件可直观呈现该变化趋势；
- 导电剂添加量、干粉搅拌工艺、辊压压实度、涂层与集流体贴合状态带来的导电差异，均可通过多组压力曲线量化对比。
4. 技术参数
| 测试项目 | FT-551A | FT-551B |
|---|---|---|
| 测量电阻范围 | 10⁻⁷～2×10⁷Ω | 10⁻⁸～2×10⁴Ω |
| 电阻率量程 | 10⁻⁷～2×10⁷Ω·cm | 10⁻⁸～2×10⁴Ω·cm |
| 电导率量程 | 5×10⁻⁸～10⁷ S/cm | 5×10⁻⁵～10⁸ S/cm |
| 输出测试电流 | 1μA/10μA/100μA/1mA/10mA/1000mA | 100μA~10A 宽电流区间 |
| 电流精度 | ±0.2% | ±0.1% |
| 电阻基准精度 | ≤0.3% 标准电阻，分辨率 0.1μΩ | ≤0.3% 标准电阻，分辨率 0.01μΩ |
| 压力可选区间 | 0-200/300/500/1000kg | 0-200/300/500/1000kg |
| 平面电极规格 | 标准 φ10mm 铜电极，支持定制 | 标准 φ10mm 铜电极，支持定制 |
| 测试行程区间 | 0-20mm，位移精度 0.01mm | 0-20mm，位移精度 0.01mm |
| 样品厚度测量 | 0-10mm，厚度精度 0.001mm | 0-10mm，厚度精度 0.001mm |
| 加压模式 | 伺服全自动，软件设定自动运行 | 伺服全自动，软件设定自动运行 |
| 防护配置 | 限位、压力过载、急停、异常警报 | 限位、压力过载、急停、异常警报 |
| 整机供电规格 | AC220V±10%，50Hz，功耗＜100W | AC220V±10%，50Hz，功耗＜100W |
| 软件显示内容 | 电阻、电阻率、电导率、压强、厚度、温湿度、压实密度、压力曲线、批量报表 | 电阻、电阻率、电导率、压强、厚度、温湿度、压实密度、压力曲线、批量报表 |
5. 适用范围
- 适配材料：NCM 三元正极、LFP 磷酸铁锂正极、石墨硅基负极、涂炭集流体、导电涂层铝铜箔；
- 应用场景：锂电材料实验室配方研发、电池工厂涂布 / 辊压工序质检、极片来料入库筛查、导电剂配比验证、电芯内阻溯源分析；
- 检测指标：极片整体总电阻、体积电阻率、电导率、不同压强下导电变化规律、压实密度与导电关联性；
- 行业适配：动力电池、消费锂电池、储能电池、锂电材料粉体厂商、高校新能源实验室、合作检测机构。
6. 操作流程（简洁）
- 设备接通 220V 电源，连接通讯数据线至电脑，安装配套 PC 分析软件并完成端口匹配；
- 使用清洁耗材擦拭上下电极接触面，去除氧化层，放置标准塞规完成高度校准；
- 裁剪待测极片至适配尺寸，放入上下电极测试平台，软件设定目标压力、恒压时长、测试电流档位；
- 点击软件清零，完成高度与压力归零后启动自动加压测试；
- 设备自动完成正反电流采集，实时同步厚度、压强、电阻数据，自动绘制压力 - 电阻曲线；
- 多点测试可重复更换样品点位，全部检测完成后导出、存储或打印标准化测试报表；
- 释放压力，取出样品，关闭软件与设备电源，清洁电极后收纳设备。
7. 配套服务项目（简洁版）
- 售后服务：原厂基础质保，线上远程操作指导、故障排查，设备故障安排到场检修；
- 延保服务：可选购 1-3 年期延保周期，延长整机保修时长；
- 样品测试：合作机构实验室承接极片来料检测业务，同步出具计量证书；
- 技术升级：软件功能迭代、压力量程拓展、电极定制升级服务；
- 仪器租赁：适配短期研发项目、临时批量抽检的设备租赁方案；
- 仪器定制：压力区间、电极直径、电流模块按工况定制化设计。
8. 包装配件（标准选配清单）
| 序号 | 配件型号 | 配件名称 | 单位 | 配置说明 |
|---|---|---|---|---|
| 1 | 主机 | FT-551 整机 | 台 | 基础标配 1 台 |
| 2 | 电源线 | 设备供电线缆 | 条 | 标配 1 条 |
| 3 | 551-CSX | 通讯测试线 | 套 | 标配 1 套 |
| 4 | 标准塞规 | 高度校准件 | 个 | 标配 1 个 |
| 5 | 09A | 标准校准电阻 | 个 | 选购 1-5 个，规格按需匹配 |
| 6 | 551-RJ | PC 数据分析软件 | 套 | 标配 U 盘预装 1 套 |
| 7 | 551-DJ | 镀金电极组件 | 组 | 选配，2 片为一组，尺寸可定制 |
| 8 | PC | 电脑 + 打印设备 | 套 | 按需搭配，用于数据导出打印 |
| 9 | 551-JL | 计量检测证书 | 份 | 选配，合作机构校准认证文件 |
| 10 | 说明书 / 合格证 | 设备资料 | 套 | 标配 1 套 |
| 11 | 551-YB | 设备延保服务 | 年 | 选购周期 1-3 年 |
9. 售后服务（简洁）
- 原厂基础质保周期内，非人为损坏零部件提供更换服务，荷重感应器、位移器等损耗件不在基础质保覆盖范围；
- 提供长期线上远程调试、操作教学、故障定位支持；
- 电极、探针、标准电阻等损耗配件可单独采购补给；
- 配套 PC 软件持续迭代更新，拓展数据解析功能；
- 可定期预约设备压力、电阻计量校准服务。
10. FAQ 常见问答
Q1：FT-551A 和 FT-551B 如何区分选型？
A：磷酸铁锂等高电阻正极材料合适之选为 FT-551A；石墨、硅碳等低电阻负极材料、需要大电流测试工况选用 FT-551B。
Q2：该设备和四探针测试仪测试数据有什么区别？
A：四探针仅测试极片表层方块电阻；FT-551 两探针法测完整极片总电阻，包含涂层与集流体界面接触电阻，数据更贴近电芯实际使用工况。
Q3：电极尺寸能否根据样品调整？
A：标配 φ10mm 铜平面电极，可根据极片宽度、直径需求定制不同规格电极组件。
Q4：测试压力区间是否可以后期调整？
A：出厂可选 200/300/500/1000kg 压力模块，后期如需调整量程可申请到场模块升级。
Q5：软件能否导出 Excel 格式数据用于实验归档？
A：配套 551-RJ 分析软件支持曲线图片、Excel 数据表导出，适配实验室数据留存与工艺分析。
Q6：设备校准需要技术人员操作吗？
A：日常高度、电阻校准可按说明书自主完成；压力校准建议由具备资质人员操作，规避仪器故障。
