ROOKO 瑞柯微 FT-300B 电线电缆电阻率测试仪 铜铝线材导体直流电阻检测仪 符合国标带温度补偿
发布时间： 2026-06-28 11:34:52 点击： 5
1. 产品介绍

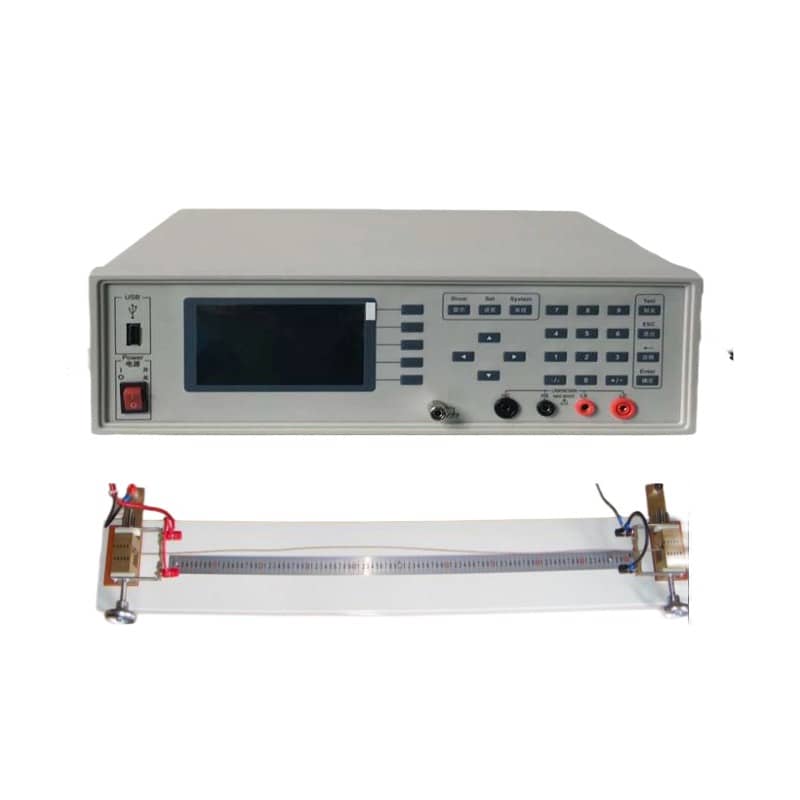

ROOKO 瑞柯微 FT-300B 电线电缆电阻率测试仪由宁波瑞柯析理仪器经销，为线缆导体电性能检测设备，采用四端测量架构弱化接触电阻带来的数据偏差，同步采集导体电阻、体积电阻率、电导率三类电学参数。
整机搭载液晶显示面板，内置温度补偿换算程序，可自动切换量程、正负测试回路；搭配 LX-9853 一米标准导体电阻夹具，适配多规格铜、铝、合金导体线材。设备对标 GB/T3048、GB/T3952 等线缆行业通用标准，选配 PC 数据分析模块可完成数据存储、报表导出，适配线缆生产质检、新材料研发、院校物性实验室多类工况。
2. 产品特点
- 四端测量结构，分离电流、电压回路，弱化夹持接触带来的数据偏差，测量均衡
- 内置温度补偿算法，自动完成不同温度下导体电阻率换算，无需人工演算
- 自动切换测试量程、自动切换正负电流 / 电压回路，降低热电势干扰
- 液晶大屏直观展示电阻、电阻率、电导率、温度、电流多组实时数据
- 支持多单位自主切换，可单独显示单一参数或同步展示全套电学指标
- 标配 LX-9853 一米线缆夹具，夹持刀口平直，适配大截面积导体试样
- 选配 PC 分析程序，支持中英文操作界面，自动存储、打印整套测试报表
- 直流 0-10A 连续可调输出，多微安至安级电流档位覆盖低阻导体测量需求
- 主机体积小巧，整机功耗偏低，实验室常规 220V 供电即可稳定运行
- 支持标准电阻校准件、温度传感器、定制治具等多种配套配件拓展
3. 工作原理
FT-300B 采用四端子直流测量原理，主机输出可控恒定直流电流通入被测线缆试样两端，两组电位夹具采集试样中间区段微小电压信号，设备内置运算单元结合试样长度、截面积参数，依据欧姆定律自动换算导体直流电阻、体积电阻率与电导率。
配套温度传感器采集试样环境温度，调用金属导体温度系数完成标准化换算，消除温度波动对测量数值带来的影响；设备自动轮换正向、反向电流采集两组电压数据取均值，抵消热电势造成的偏移；选配电脑程序可实时同步采集全过程数据，留存原始记录并生成可视化测试报表。
4. 技术参数
| 参数类别 | 参数详情 |
|---|---|
| 电阻测量范围 | 10⁻⁸～2×10⁴Ω，分辨率 0.01μΩ，测量误差 ±（0.05% 读数 ±5 字） |
| 电阻率量程 | 10⁻⁸～2×10⁴Ω-cm |
| 电导率范围 | 5×10⁻⁵～10⁸ S/cm |
| 电压测量档位 | 2mV、20mV、200mV、2V；分辨率 0.1μV~100μV，精度 ±0.1% 读数 |
| 直流输出电流 | 0~10A 连续可调；档位：1μA/10μA/100μA/1mA/10mA/1000mA，误差 ±0.2% 读数 ±2 字 |
| 温度采集区间 | 常温 - 125℃（选配温度传感器） |
| 显示方式 | LCD 液晶显示屏，多参数同步展示 |
| 主机外形尺寸 | 330mm×340mm×120mm |
| 整机供电 | AC220V±10%，50/60Hz，功耗＜70W |
| 标配夹具 LX-9853 | 两电位夹内侧间距 1000±1mm，刀口宽度 2mm；试样截面积约 900mm²，夹具重量 10KG，尺寸 1300×125×16mm |
| 配套通用标准 | GB/T 3048.4-2025、GB/T 3048.2-2007、GB/T 3952-2016、GB/T 3953-2024、GB/T 3954-2022、GB/T 3955-2009、GB/T 3956-2008 |
5. 适用范围
- 线材生产行业：铜杆、铝杆、电工圆铜线、铝线、合金导线、漆包线、电力电缆、线束导体进厂与成品质检
- 研发实验室：导体新材料导电性能试验、不同配比合金线材电阻率对比测试
- 检测机构：合作检测实验室执行国标导体直流电阻型式检验、来料抽检
- 院校科研：材料导体电学特性教学试验、金属导电温度特性课题研究
- 适配试样形态：长条固态金属导体、电缆单线、多股绞合导体，搭配定制装置可适配异型导电材料
6. 操作流程（简洁）
- 仪器接通 220V 电源，开机预热 15 分钟保障数据稳定；
- 连接主机、一米导体夹具、温度传感器（选配）；
- 截取标准长度线缆试样，剥除外皮避免损伤内部导体，平直夹持于夹具两端；
- 在屏幕录入试样直径、长度、对应金属温度系数；
- 选定测试参数显示模式（仅电阻 / 全套电学参数），启动自动测量；
- 设备自动切换电流档位、正负回路，屏幕同步读取电阻、电阻率、电导率；
- 选配 PC 软件可同步存储数据，测试完成导出、打印试验报表；
- 测试结束切断电流，取下试样，关闭设备电源并整理夹具。
7. 配套服务项目（简洁）
- 售后服务：线上远程技术调试，设备故障无法远程处置时提供到场检修服务
- 延保服务：可选购 1 至 3 年整机延保周期，降低后期维护支出
- 样品测试：寄送待测线材样品至实验室，提供检测配套服务并出具计量证书
- 增值配套：仪器定期计量校准、测试治具个性化定制、耗材补给、设备技术升级
8. 包装选配配件
| 序号 | 配件型号 | 配件名称 | 单位 | 配置类型 | 备注 |
|---|---|---|---|---|---|
| 1 | 300-CSX | 测试线（4 条 / 套） | 套 | 标配 | 主机与夹具连接线缆 |
| 2 | 09A | 标准校准电阻 | 个 | 选购 | 1-5 个按需搭配，仪器校准使用 |
| 3 | FT-9853 | 1 米标准导体电阻夹具 | 套 | 标配 | 线缆试样夹持 |
| 4 | 07A | 异形材料测量装置 | 套 | 选购 | 适配非标异型导体试样 |
| 5 | 300-RJ | PC 数据分析软件 | 套 | 选购 | 中英文双语报表系统 |
| 6 | PC | 电脑 + 打印设备 | 套 | 选购 | 配套软件数据输出 |
| 7 | WDCGQ | 温度传感组件 | 套 | 选购 | 采集试样环境温度做补偿换算 |
| 8 | 300-JL | 仪器计量检测服务 | 份 | 选购 | 出具正规计量证书 |
| 9 | 300B-YB | 整机延保服务 | 年 | 选购 | 可选 1/2/3 年周期 |
9. 售后服务（简洁）
- 整机出厂配置基础质保周期，质保周期内非人为损坏零部件、基础检修无额外耗材支出；
- 技术团队线上全程调试指导，故障无法远程处理可安排到场检修；
- 仪器过保后可选购延保服务，延长整机保修时长；
- 长期供给测试线、夹具配件、标准电阻等配套耗材；
- 可按需预约仪器定期计量校准，保障测量数值合规稳定。
10. FAQ 常见问题
Q1：FT-300B 可以测试多股绞合电力电缆吗？
A1：可以，标配一米夹具支持大截面积绞合导体，截面积超出夹具上限可选购定制加宽夹持装置。
Q2：无电脑能否正常完成检测？
A2：无电脑可依靠机身液晶屏读取实时电阻、电阻率数值，仅数据存储、报表打印功能需搭配 PC 软件。
Q3：仪器数值出现偏移如何处理？
A3：可增购标准校准电阻定期校验，同时检查夹具刀口是否氧化、试样夹持是否松动。
Q4：不同金属线材是否需要调整参数？
A4：设备内置参数设置界面，输入对应金属温度系数即可完成温度补偿换算。
Q5：能否适配高温预处理后的导体试样？
A5：搭配温度传感器采集试样实时温度，仪器自动修正高温带来的电阻率变化。
