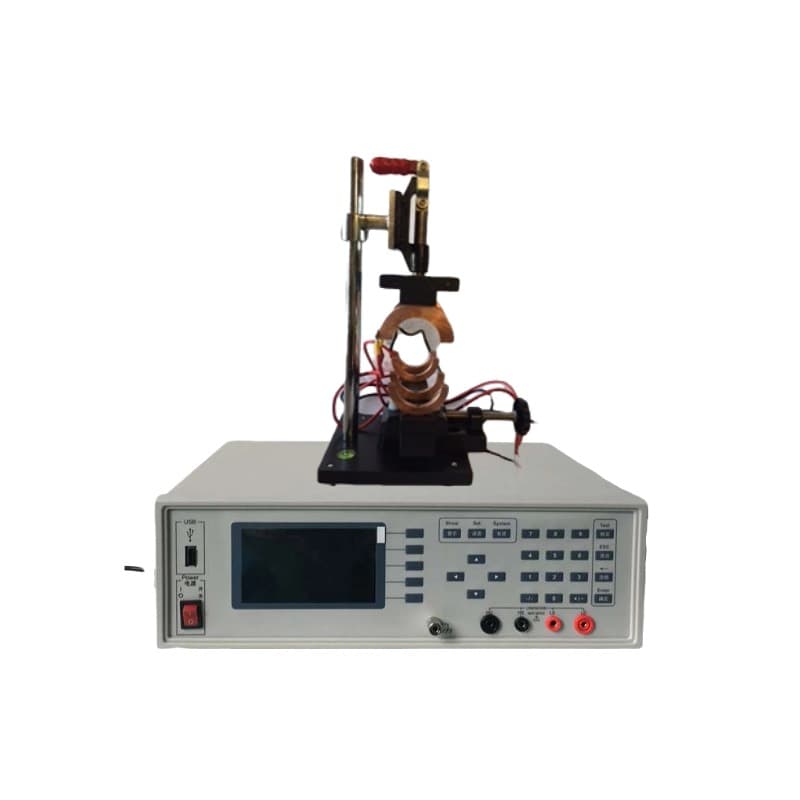

FT-302 电缆半导电屏蔽层电阻率测试仪产品详情
发布时间： 2026-06-28 12:11:52 点击： 4
1. 产品介绍
FT-302 电缆半导电屏蔽层电阻率测试仪为 ROOKO 瑞柯微自研线缆检测设备，由宁波瑞柯析理仪器经销，设备参照 GB/T 11017.1-2024 标准附录 I 半导电屏蔽电阻率测量规范打造，采用四端测试法消除引线、接触电阻干扰，适配 66kV、110kV 高压交联电缆半导电内、外屏蔽层电阻、电阻率、电导率检测。
设备搭载 4.3 英寸液晶显示屏，支持中英文双语切换，实时同步展示电阻、电阻率、电导率、温度多类参数，内置单位自动换算、自动运算模块，搭配配套 PC 分析软件可一键导出标准化测试报表，适配线缆生产质控、高校科研、电缆研发机构长期稳定检测需求。
2. 产品特点
- 四端测试架构，双向直流电流输出，规避接触电阻带来的数据偏差，数据稳定
- 宽量程测量区间，电阻、电阻率、电导率覆盖多类半导电屏蔽材料工况区间
- 4.3 寸大屏薄膜按键操作，人体工学面板，操作流程简洁直观
- 多档位电压、电流可调，0~1000mA 直流恒流输出，适配不同厚度、线径电缆试样
- 双通讯接口（USB/RS232），可对接上位机软件完成数据存储、报表导出
- 可定制化测试治具，适配 10–150mm 直径电缆试样，电极间距满足标准＞25mm 要求
- 配套温度传感器，支持常温至 125℃区间温度采集，适配温变环境测试
- 主机机身紧凑，330mm340mm120mm 尺寸，工作台摆放占用空间小
3. 工作原理
仪器采用四端恒流电压降测试法，设置两组电极：A、D 为电流电极，B、C 为电位电极，电极间距严格大于 25mm 符合国标要求。
主机输出恒定直流电流穿过电缆半导电屏蔽试样，采集电位电极间电压差值，结合试样直径、屏蔽层厚度、电极间距参数，内置程序自动完成电阻、体积电阻率、电导率换算计算，屏幕实时输出测算结果；双向电流采集模式可抵消材料极化影响，测量均衡度。
4. 技术参数
| 参数项目 | 技术指标 |
|---|---|
| 电阻率测量区间 | 10⁻⁷～2×10⁷Ω-cm |
| 电阻测量区间 | 10⁻⁷～2×10⁷Ω |
| 电导率测量区间 | 5×10⁻⁸～10⁷ S/cm |
| 电阻分辨率 | 0.1μΩ |
| 电阻测量误差 | ±（0.05% 读数 ±5 字） |
| 电压量程 | 2mV、20mV、200mV、2V |
| 电压分辨率 | 0.1μV、1μV、10μV、100μV |
| 电压测量精度 | ±（0.1% 读数） |
| 直流电流输出 | 0～1000mA 连续可调 |
| 电流档位 | 1μA、10μA、100µA、1mA、10mA、1000mA |
| 电流误差 | ±0.2% 读数 ±2 字 |
| 输入供电 | AC220V |
| 主机外形尺寸 | 330mm×340mm×120mm |
| 测试电缆直径范围 | 10–150mm（治具定制） |
| 电极间距标准 | 电流电极与电位电极间距＞25mm |
| 适配温度传感器区间 | 常温 - 125℃ |
| 操作语言 | 中文、英文双语切换 |
5. 适用范围
- 线缆制造企业：高压交联电缆出厂质检、半导电屏蔽料来料抽检
- 电缆研发机构：新型半导电屏蔽材料配方研发、性能对比测试
- 高校、科研实验室：电力电缆相关课题实验、教学检测
- 第三方检测机构：高压 66kV、110kV 电缆屏蔽层合规性检测
- 电力配套实验室：电缆附件、绝缘屏蔽、导体屏蔽电性能检测
6. 操作流程（简洁版）
- 环境准备：仪器放置平整非导电工作台，接通 220V 电源，开机预热 15 分钟
- 接线组装：连接主机、测试线、定制电缆测试治具，确认四电极接线区分清晰
- 参数设置：屏幕选择「线缆」测试模式，录入电缆外径、屏蔽层厚度等试样参数
- 试样固定：按国标规范将电缆试样夹持于镀银柔性电极治具内，电极贴合屏蔽层
- 校准清零：开启仪器清零功能，消除基础线路误差
- 启动测量：设定适配电流档位，触发测试，屏幕同步显示电阻、电阻率、温度数据
- 数据留存：单机记录数值，连接电脑可通过配套软件保存、生成测试报表
7. 服务项目（简洁版）
- 售后服务：整机原厂一年质保，故障部件检修、使用问题技术指导
- 延保服务：可选 1–3 年延保方案，延长设备质保周期，降低运维成本
- 样品测试：实验室可承接客户电缆屏蔽试样检测，出具对应测试数据记录
- 计量服务：配套仪器计量证书出具，满足实验室合规审核要求
- 定制服务：测试治具、设备配套方案按需定制，适配差异化测试工况
8. 包装配件
标准出厂配置
| 序号 | 品名 | 单位 | 数量 | 备注 |
|---|---|---|---|---|
| 1 | FT-302 主机 | 台 | 1 | 整机主要设备 |
| 2 | 测试装置基础夹具 | 套 | 1 | 线缆基础夹持治具 |
| 3 | 电源线 | 套 | 1 | AC220V 供电线材 |
| 4 | 测试连接线 | 套 | 4 | 红黑各 2 条四端测试线 |
| 5 | 备用保险丝 | 个 | 1 | 预装主机内 |
| 6 | 操作说明书 | 份 | 1 | 含接线、操作、维护指引 |
| 7 | 保修卡、质量保证书、合格证 | 份 | 各 1 | 设备质保凭证 |
可选增购配件
| 序号 | 型号 | 品名 | 单位 | 备注 |
|---|---|---|---|---|
| 1 | 302-CSX | 备用测试线 | 套 | 可增配备用测试导线 |
| 2 | 09A | 标准电阻校准件 | 个 | 1–5 个按需选配，用于仪器校准 |
| 3 | 08A | 圆柱试样夹具 | 套 | 适配圆柱型屏蔽试样 |
| 4 | 07A | 定制材料测量装置 | 套 | 按客户试样规格调整 |
| 5 | 302-RJ | PC 分析软件 | 套 | 数据采集、报表生成程序 |
| 6 | WDCGQ | 温度传感器 | 套 | 采集试样实时温度 |
| 7 | 302-JL | 计量检测证书 | 份 | 第三方合作机构计量凭证 |
| 8 | 电脑 + 打印机 | 套 | 配套软件数据输出使用 |
9. 售后服务（简洁）
- 原厂整机提供一年质保，质保周期以设备出厂日期起算；质保期内因制造品质问题产生故障，提供检修处理。
- 人为改装、不当操作、外力磕碰、非原厂拆装造成的设备损坏，收取零部件物料成本。
- 设备使用周期内提供长期技术指导，包含接线调试、参数设置、故障排查指引。
- 设备故障无法线上解决时，可邮寄回厂检修，同步提供故障成因分析。
- 仪器可定期对接合作机构完成计量校准，保障测量数据稳定可控。
10. FAQ 常见问题
Q1：仪器测量数据持续跳动，数值不稳定如何处理？
A：检查测试线与电极、主机端子连接是否紧实；清洁镀银电极表面氧化层；测试区域远离大功率电气设备减少电磁干扰；延长开机预热时长。
Q2：仪器开机无显示、无法启动？
A：检查 220V 供电线路通断，确认主机电源开关开启；查看机身保险丝是否熔断，可更换备用保险丝；线路无异常仍无法启动，联系技术人员检修。
Q3：治具能否适配不同直径电缆？
A：基础治具适配常规线缆，大直径 / 特殊规格电缆可定制 10–150mm 区间专属测试治具，电极间距符合国标＞25mm 标准。
Q4：是否支持电脑导出测试报告？
A：选购 302-RJ 分析软件后，通过 USB/RS232 接口连接电脑，可自动存储数据、一键生成完整测试报表。
Q5：仪器需要定期校准吗？
A：实验室高频使用建议每 3 个月校准一次，常规工况每年校准；可增购标准电阻组件自行校准，或办理计量证书服务。
