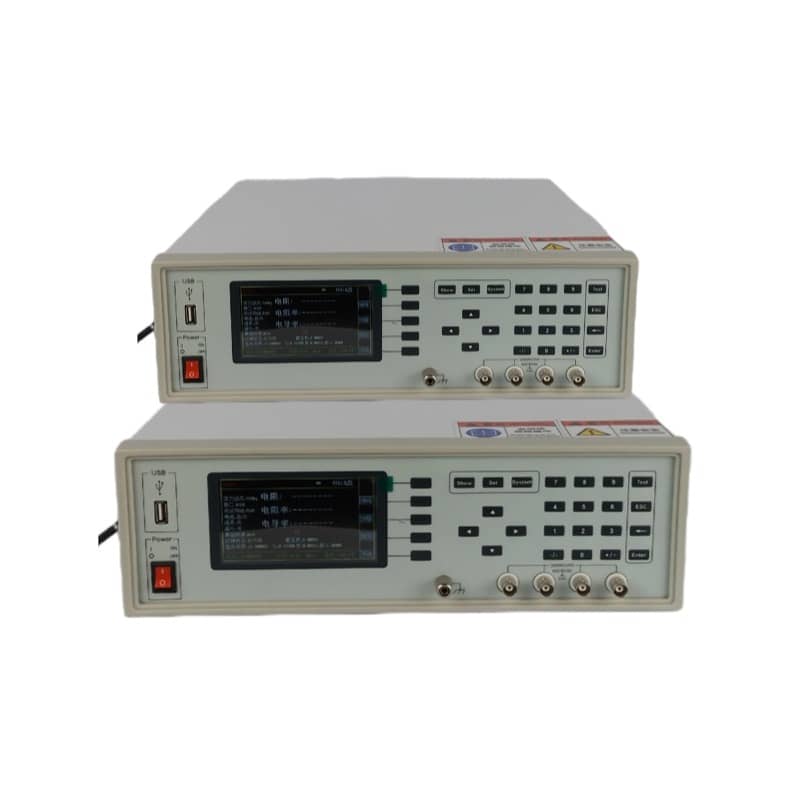

FT-310 炭素材料电阻率测试仪｜预焙阳极阴极炭块电阻检测设备
发布时间： 2026-06-28 18:11:02 点击： 4
1. 产品介绍
FT-310 炭素材料电阻率测试仪为 ROOKO 瑞柯微自研低阻导体用检测设备，由宁波瑞柯析理仪器经销，整机对标 GB/T 6717、GB/T 24525-2009、YS/T63.2、ISO 11713、ASTM D6120 等国内外通用炭素检测标准，采用四端恒流测试架构，专门针对预焙阳极、阴极炭块、阳极糊、阴极糊、石墨棒、块状炭素材料开展常温电阻、电阻率、电导率检测。炭素制品电阻率是判定成品品级、管控生产工艺关键指标，本仪器测量灵敏度达 0.01μΩ， 10A 直流恒流输出，4.3 寸液晶双语面板自动切换正负电流消除极化干扰；配备 RS232、USB 双通讯端口，可搭配 FT-07B 压力测试工装，选配 PC 分析软件完成测试曲线、报表存储打印，适配炭素厂、焦化、粉末冶金、高校材料实验室常态化质检研发。
2. 产品特点
- 四端测试架构，消除引线与接触电阻干扰，低阻区间测量均衡
- 多档位直流恒流源：100μA~10A 多档位自动切换，无需人工调节量程
- 正负双向电流交替测量，抵消炭材料极化带来数值偏移
- 4.3 寸高清液晶屏，同步显示电阻、电阻率、电导率、电流、电压、温度
- 多档电压量程覆盖微小电压信号采集，电压测量误差控制优良
- 可搭配 0-3 吨手动压力工装，满足受压炭试样标准检测工况
- 支持 1.6~2m 长、100~600mm 大直径炭素大件直接测量
- USB、RS232 双通道，单机读数、电脑联机两种使用模式
- 可拓展多规格固体测试夹具，适配棒状、块状、粉末炭试样
- 外接温度传感器同步采集环境温度，用于温变性能对比试验
3. 工作原理
仪器采用四端电压降测试原理，两组电流电极通入稳定直流恒流，两组电位电极采集炭试样两端微弱电压；内置运算程序结合试样长度、直径尺寸自动换算电阻、体积电阻率、电导率。设备自动轮换正向、反向电流采集两组数据取均值，降低材料极化影响；选配压力工装时，黄铜锥形电极施加标准压力贴合试样，消除间隙接触偏差；整机采集数据可实时本地显示，联机 PC 软件自动生成全过程测试图谱与归档报表。
4. 技术参数
| 参数项目 | 技术指标 |
|---|---|
| 电阻测量范围 | 2×10⁻⁸Ω～2×10⁴Ω |
| 电阻率测量范围 | 2×10⁻⁸～2×10⁴Ω·cm |
| 电阻分辨率 | 0.01μΩ |
| 直流恒流档位 | 100μA、1mA、10mA、100mA、1A、10A |
| 恒流精度 | 100μA~100mA：±0.1%；1A/10A：±0.15% |
| 电压量程 | 2mV、20mV、200mV、2V |
| 电压分辨率 | 0.1μV、1μV、10μV、100μV |
| 电压误差 | 2mV 档：±0.1% 读数 + 6 字；其余档位 ±0.1% 读数 + 2 字 |
| 适配炭试样尺寸 | 长度 1.6~2m，直径 100~600mm |
| 显示屏 | 4.3 寸液晶，中英文双语 |
| 显示参数 | 电阻、电阻率、电导率、电流、电压、温度、试样尺寸 |
| 通讯接口 | RS232、USB 双接口 |
| 整机供电 | AC220V±10%，50/60Hz |
| 选配压力工装 | FT-07B，0-3 吨手动加压，0.1% 精度压力传感器 |
| 工装电极 | Φ40mm 黄铜上下夹紧电极，锥形黄铜触头 |
| 适用环境 | 0℃~40℃，相对湿度＜80% 无结露 |
5. 适用范围
- 铝用炭素生产企业：预焙阳极、阴极炭块成品出厂品级检测
- 焦化、石墨制品厂：石墨棒、炭素块状材料导电性能抽检
- 粉末冶金单位：炭粉、炭糊原料配方性能对比试验
- 高校、科研院所炭材料实验室：新型炭素基材课题检测
- 第三方材料检测机构：依据国标出具炭素合规检测数据
- 新能源导电炭材料研发单位：低温炭制品电性能验证
6. 操作流程（简洁）
- 设备准备：仪器放置平整非导电工作台，接通 220V 电源，预热 15 分钟数值稳定
- 工装选配：常规试样使用标准夹持治具，受压检测加装 FT-07B 压力装置
- 试样固定：按标准裁切炭素试样，夹紧于黄铜四电极触头，录入长宽直径尺寸
- 参数设置：切换炭材料测试模式，选定适配恒流档位，开启自动正反电流
- 基线清零：消除夹具、导线固有接触电阻基线偏差
- 启动测量：设备自动采集双向电压电流，换算电阻率并显示全部参数
- 数据留存：单机手动记录；联机电脑存储曲线、批量打印检测报表
- 收尾：释放夹持压力，取下试样，关闭整机电源
7. 服务项目（简洁）
- 售后服务：原厂整机基础质保，远程接线、参数、故障技术指引
- 延保服务：可选购 1-3 年延保方案，覆盖主板、恒流主要元器件
- 样品测试：实验室承接炭素试样代测，出具完整测试记录
- 计量服务：合作机构出具计量凭证，满足实验室资质审核
- 定制服务：加长夹具、多吨位压力工装、异型电极按需调整
8. 包装配件
标准出厂配置
| 序号 | 品名 | 单位 | 数量 | 备注 |
|---|---|---|---|---|
| 1 | FT-310 主机 | 台 | 1 | 整机测量主体 |
| 2 | 四端测试连接线 | 套 | 4 | 红黑各 2 条 |
| 3 | 标准夹持电极治具 | 套 | 1 | 常规炭棒 / 炭块适配 |
| 4 | 电源线 | 条 | 1 | AC220V 供电 |
| 5 | 备用保险丝 | 个 | 1 | 预装电源仓 |
| 6 | 纸质资料 | 份 | 各 1 | 说明书、保修卡、合格证 |
可选增购配件
| 序号 | 型号 | 品名 | 单位 | 使用说明 |
|---|---|---|---|---|
| 1 | FT-07B | 3 吨压力测试装置 | 套 | 国标受压炭试样检测 |
| 2 | 09A | 标准电阻校准件 | 个 | 仪器定期校准耗材 |
| 3 | 320-RJ | PC 分析软件 | 套 | 测试图谱、报表生成程序 |
| 4 | WDCG | 温度传感器 | 套 | 常温 - 125℃测温 |
| 5 | 310-YB | 延保服务 | 年 | 1 至 3 年可选 |
| 6 | 320-JL | 计量证书 | 份 | 合规计量凭证 |
| 7 | 加长 / 异型炭电极 | 套 | 大直径超长炭块适配 | |
| 8 | 电脑 + 打印机 | 套 | 软件配套输出设备 |
9. 售后服务（简洁）
- 整机原厂基础质保周期一年，质保期内因制造工艺故障提供检修处理。
- 电极、测试线、保险丝、压力触头耗材不在质保范围，损坏可单独购置。
- 人为改装、误操作、液体渗入、外力磕碰故障，检修收取物料费用。
- 设备全使用周期提供远程技术支持，包含接线、量程、故障排查指导。
- 仪器可定期对接合作机构完成计量校准，保障测量均衡。
- 质保到期可办理有偿延保，延保覆盖恒流源、主控板关键部件。
10. FAQ 常见问题
Q1：测量数值波动大，重复性差如何处理？
A：清理黄铜电极表面氧化层，试样表面打磨平整；电极完全贴合炭块，远离大功率变频设备，延长预热时间复测。
Q2：仪器通电无显示无法启动？
A：检查供电线路与电源开关，查看保险丝是否熔断，耗材损坏可更换备件；硬件故障联系技术人员检修。
Q3：大尺寸炭素块可以直接测量吗？
A：本机适配 1.6~2m 长度、100~600mm 直径试样，超长超大规格可定制加长夹具。
Q4：压力工装是否须选配？
A：常规常温检测无需加装，执行 GB/T24525 受压试验时搭配 FT-07B 压力装置。
Q5：软件能否导出多组试验对比曲线？
A：选购 320-RJ 软件，USB 联机后批量存储多组数据，生成对比图谱与存档报表。
