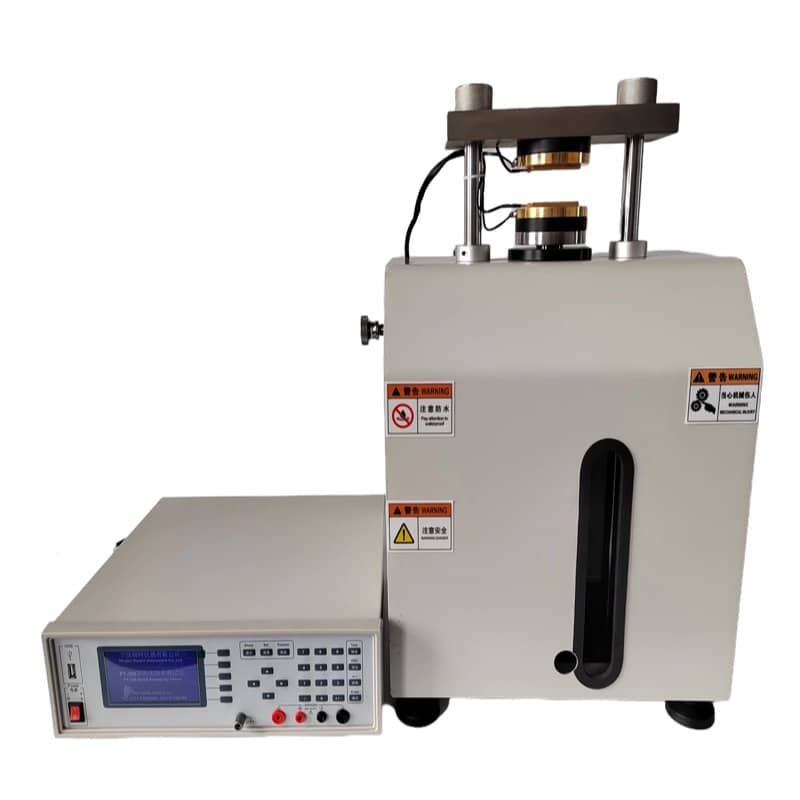

FT-341SJB FT-361SJB 双极板电阻测试仪 燃料电池石墨双极板接触方阻检测设备
发布时间： 2026-07-12 09:53:16 点击： 38
1. 产品介绍
FT-341SJB、FT-361SJB 为适配燃料电池行业的经济型双极板电阻测试仪，参照 GB/T 20042.6-2024、IEC 62282-7-4 等多套检测标准打造，可完成石墨 / 金属双极板本体电阻率、双极板与炭纸界面接触电阻两类物性检测。
设备搭载恒流输出回路，自动切换正负电流、正负电压采集，搭配手动液压加压平台与镀金电极组件；屏幕同步展示电阻、方阻、压强、温度、电导率多类参数，可搭配配套分析软件存储全过程数据并生成曲线报表，立柱间距、电极规格、压力区间均可按需调整，适配企业质检、高校新能源实验室、新材料研发机构开展燃料电池极板电性能检测。
2. 产品特点
- 双维度检测模式：水平四探针测方块电阻、垂直四端法测界面接触电阻，一次装夹完成两组数据采集
- 双向信号采集：设备自主切换正向、反向电流与电压测量，降低接触偏移带来的数据波动
- 多参数液晶同步显示：屏幕集成电阻、方阻、压强、温度系数、电导率、电压电流等多类数值
- 手动液压加压结构，压力区间 0-1000kg，区间可按需调整，稳定输出测试荷载
- 多档位恒流输出，FT-341SJB 与 FT-361SJB 设置差异化电流档位，适配不同阻值极板材料
- 镀金电极多规格可选，方形、圆形电极均可，特殊样品可沟通定制电极尺寸
- 配套 PC 分析软件，自动记录测试数据，生成可视化图谱与标准化检测报表
- 整机电阻测量误差可控，标准电阻精度≤0.3%，保障数据对比参考价值
- 分体式探针组件，弹簧铜针、钨针两种规格可按需搭配更换
- 立柱间距基准 150mm，样品尺寸偏大时可定制加宽立柱结构
3. 工作原理
将炭纸夹层放置于上下镀金电极之间，双极板试样居中置于炭纸夹层内部，通过液压机构施加设定压强；设备输出恒定电流，分两组回路完成信号采集：
- 水平方向四探针回路：采集极板表层电流电压，换算方块电阻与本体电阻率；
-
垂直方向四端回路：采集极板与炭纸界面压降，换算层间接触电阻。 系统同步记录加压压强、环境温度、对应电性能数值，多次切换正负电流消除极化干扰；搭配软件可汇总多压强下电阻变化数据，生成电阻 - 压强变化曲线，评估双极板导电工况表现。
4. 技术参数表格
表格
| 测试参数 | FT-341SJB | FT-361SJB |
|---|---|---|
| 垂直接触电阻量程 | 10^-5～2×10^5Ω | 10^-6～2×10^2Ω |
| 水平方块电阻量程 | 10^-5～2×10^5Ω/□ | 10^-6～2×10^2Ω/□ |
| 输出电流档位 | 0.1μA/1μA/10μA/100μA/1mA/10mA/100mA | 1A/100mA/10mA/1mA/100μA/10μA/1μA/0.1μA |
| 标准电阻精度 | ≤0.3% | ≤0.3% |
| 液晶显示内容 | 电阻、方阻、压强、温度、电导率、电流电压、温度系数 | 电阻、方阻、压强、温度、电导率、电流电压、温度系数 |
| 加压结构 | 手动液压加压 | 手动液压加压 |
| 检测方式 | 水平四探针（体电阻率）、垂直四端法（接触电阻） | 水平四探针（体电阻率）、垂直四端法（接触电阻） |
| 压力区间 | 0-1000kg（0-4MPa），支持定制 | 0-1000kg（0-4MPa），支持定制 |
| 标准镀金电极规格 | 5cm 正方形、直径 60mm，可定制 | 5cm 正方形、直径 60mm，可定制 |
| 基准立柱间距 | 150mm，支持定制加宽 | 150mm，支持定制加宽 |
| 供电规格 | AC220V±10%，功耗＜30W | AC220V±10%，功耗＜30W |
5. 适用范围
- 检测物料：石墨双极板、金属复合双极板、燃料电池炭纸、导电复合极板、质子交换膜配套导电基材
- 使用机构：燃料电池生产企业质检实验室、新能源材料研发院所、高校电化学实验室、氢能第三方检测机构
- 检测用途：双极板原料入厂筛查、极板成型工艺调整、不同镀层极板导电性能对比、炭纸界面阻抗评估、合规检测报告数据采集
6. 操作流程（简洁）
- 设备接通电源，液压平台归位，检查四探针、镀金电极装配状态
- 放置底层镀金电极、炭纸夹层、双极板试样、上层电极，对齐定位
- 液压机构施加设定荷载，静置待压强数值稳定
- 操作面板选取对应电流档位，启动正负电流自动循环测量
- 记录屏幕方阻、接触电阻、温度、压强数值，连接电脑可同步存储曲线
- 更换荷载或试样重复检测，测试完成释放液压，取出样品清理电极
7. 综合服务项目（简洁）
- 样品测试服务：寄送极板、炭纸试样，技术团队完成电性能检测并输出数据记录
- 延保服务：原厂基础质保周期外，可选购 1-3 年延保周期，降低运维损耗
- 合作机构计量服务：对接合规合作机构完成整机计量，配套计量证书
- 技术升级服务：软件、探针、加压模块可申请工艺改良升级
- 仪器租赁服务：短期研发项目可申请阶段性仪器租赁方案
8. 标准包装与可增购配件
标配配件
- FT-341SJB/FT-361SJB 主机 1 台
- 四探针测试平台 1 套、直线型四探针 1 支
- 全套测试连接线
- 基础镀金电极 1 组
- 设备操作手册、对应国标检测方案文档
可选增购配件
- 标准校准电阻（1-5 个按需选配）
- 镀金弹簧铜针、弹簧钨针替换套件
- 定制尺寸镀金电极组件
- PC 电脑、打印设备
- FT-341SJB-RJ 数据分析软件
- 计量检测技术服务、延保服务
9. 售后服务（简洁）
- 出厂配套基础质保周期，质保内非人为损坏零部件提供更换支持
- 线上远程协助参数调试、软件操作、故障排查
- 设备故障可预约到场服务，技术人员现场检修调试
- 长期供给探针、电极、液压密封等易损耗配件，支持批量储备
- 定期推送设备保养规范，延长仪器运转周期
10. FAQ 常见问答
Q1：两款机型如何区分选型？
A1：FT-341SJB 适配中高阻双极板、炭纸基材；FT-361SJB 电流档位覆盖大电流，适配低阻金属复合极板，低阻值测试数据更稳定。
Q2：电极尺寸能否根据非标样品调整？
A2：基准提供 5cm 方形、60mm 圆形电极，异形、大尺寸试样可沟通定制配套镀金电极。
Q3：设备数据能否用于合规检测报告？
A3：整机按照氢能行业多套国标、通用标准设计，搭配合作机构计量证书后，采集数据可用于内部质控与对外检测文件。
Q4：无电脑情况下能否完成测试？
A4 主机液晶可读取实时数据；PC 软件仅用于曲线存储、批量报表导出，无电脑不影响基础检测操作。
Q5：压力区间不足 1000kg 是否支持定制？
A5：0-4MPa 基准区间可按需缩小或加宽压力量程，同步匹配对应液压组件。
Q6：探针磨损后是否可以单独采购替换？
A6：弹簧铜针、钨针为配件，可单独增购备用探针套件，降低长期使用损耗成本。
11. 关联产品（简洁）
- FT-300 系列导体材料电阻率测试仪（金属板材、导电膜电阻检测）
- FT-353 高温绝缘电阻率测试系统（高温极板基材电性能分析）
- FT-551 锂电池极片电阻测试仪（储能导电基材阻抗检测）
- FT-371 双电测四探针仪（薄膜、涂层方块电阻通用检测）
- FT-803 颗粒强度测试仪（导电炭粒、填料力学强度检测）
